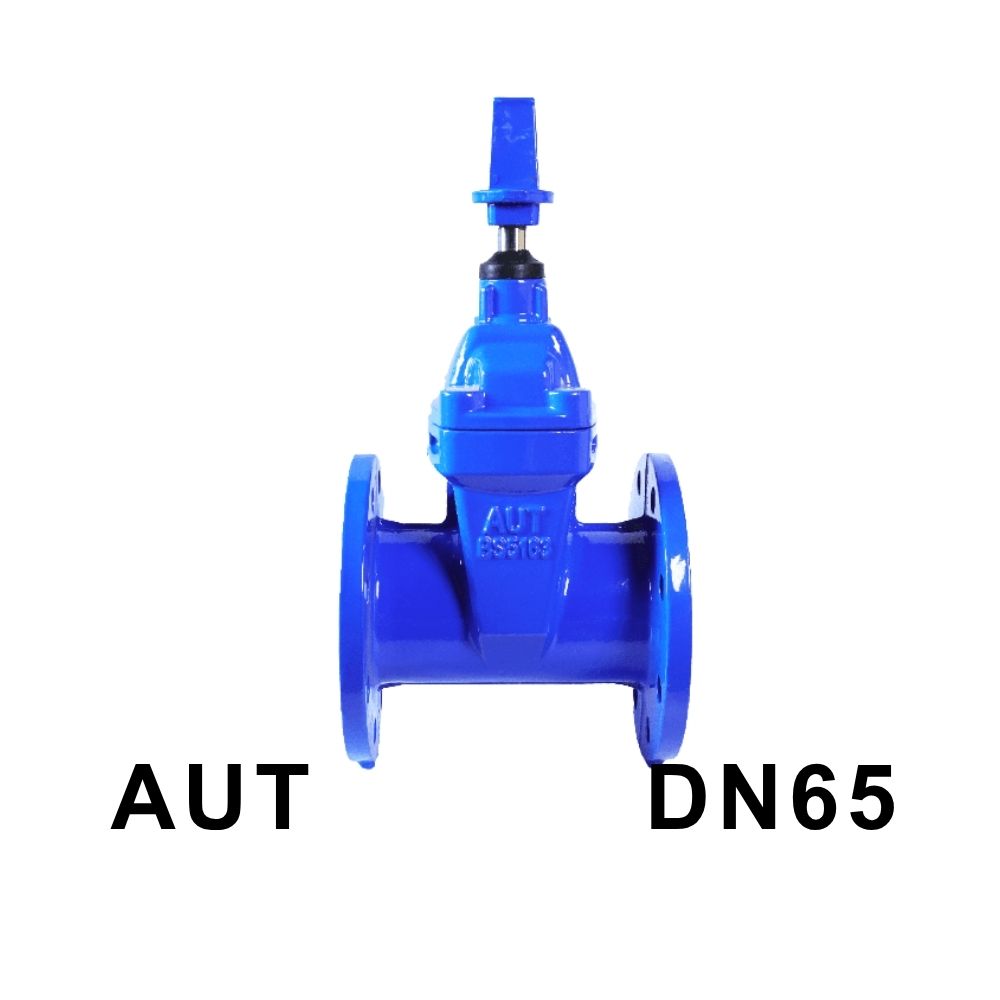

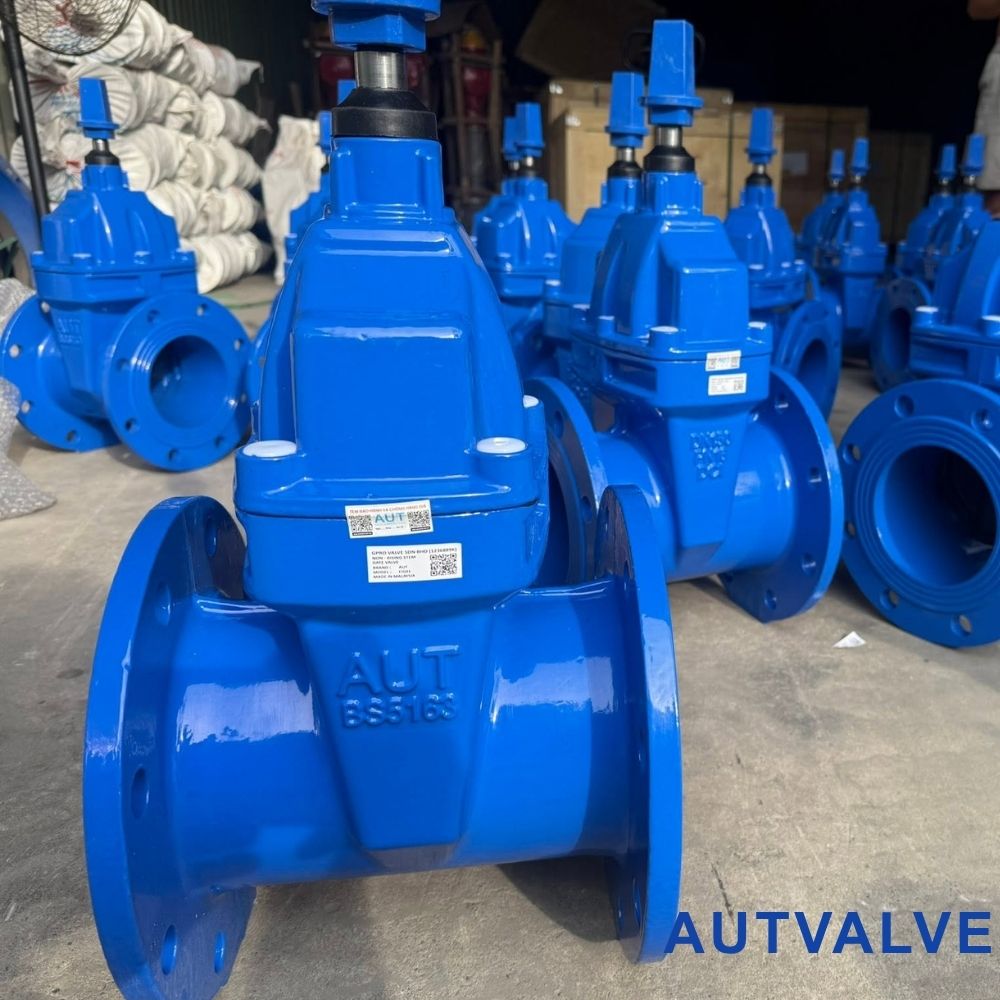

Van cổng ty chìm nắp chụp AUT DN65

Van cổng ty chìm nắp chụp AUT DN65 là gì?

Van cổng ty chìm nắp chụp AUT DN65 là thiết bị van công nghiệp dùng để đóng hoặc mở dòng chảy trong hệ thống đường ống, có kích thước danh nghĩa DN65, tương đương khoảng 2½ inch. Van sử dụng cơ cấu đĩa van dạng cổng kết hợp với ty chìm, cho phép điều khiển đóng mở mà không cần khoảng không lớn phía trên để ty van dịch chuyển.

Điểm nổi bật của dòng van này là thiết kế nắp chụp vận hành. Người sử dụng có thể dùng dụng cụ phù hợp để đóng mở van tại vị trí lắp đặt. Thiết kế này thích hợp với các hệ thống đường ống ngầm, hố van và những vị trí có không gian vận hành hạn chế.

Van cổng ty chìm nắp chụp AUT DN65 có thể được lựa chọn cho hệ thống cấp nước và các công trình hạ tầng kỹ thuật khi thông số sản phẩm đáp ứng yêu cầu thiết kế. Trước khi mua, khách hàng nên kiểm tra mã sản phẩm, cấp áp lực, vật liệu và tiêu chuẩn kết nối để bảo đảm van phù hợp với hệ thống thực tế.

Cấu tạo và nguyên lý hoạt động của van

Các bộ phận chính

• Thân van: Là bộ phận chính bao bọc cơ cấu bên trong và kết nối với hệ thống đường ống.
• Đĩa van: Di chuyển lên xuống để đóng hoặc mở tiết diện dòng chảy.
• Ty van: Truyền chuyển động từ bộ phận vận hành đến đĩa van.
• Nắp chụp: Tạo điểm tiếp cận cơ cấu vận hành bằng dụng cụ phù hợp.
• Gioăng làm kín: Hỗ trợ hạn chế rò rỉ tại các vị trí làm kín.
• Mặt bích: Liên kết van với đường ống thông qua bulông và gioăng phù hợp.

Vật liệu chế tạo thân van, đĩa van, ty van và gioăng cần được xác nhận theo cấu hình thực tế của sản phẩm AUT DN65. Không nên suy luận vật liệu hoặc cấp áp lực chỉ từ hình ảnh bên ngoài.

Nguyên lý hoạt động

Van cổng ty chìm nắp chụp AUT DN65 hoạt động theo nguyên lý nâng và hạ đĩa van. Khi người vận hành xoay dụng cụ theo chiều mở được quy định, chuyển động quay của ty làm đĩa van dịch chuyển khỏi vị trí chặn dòng, cho phép lưu chất đi qua.

Khi xoay theo chiều đóng, đĩa van di chuyển về vị trí đóng và ngăn dòng lưu chất đi qua đường ống. Chiều xoay, số vòng vận hành và lực thao tác cần tuân thủ hướng dẫn kỹ thuật của nhà sản xuất.

Nếu van có dấu hiệu bị kẹt hoặc vận hành khó khăn, cần kiểm tra nguyên nhân thay vì cố dùng lực lớn. Việc cưỡng bức cơ cấu có thể gây hư hỏng ty van, bộ phận vận hành hoặc bề mặt làm kín.

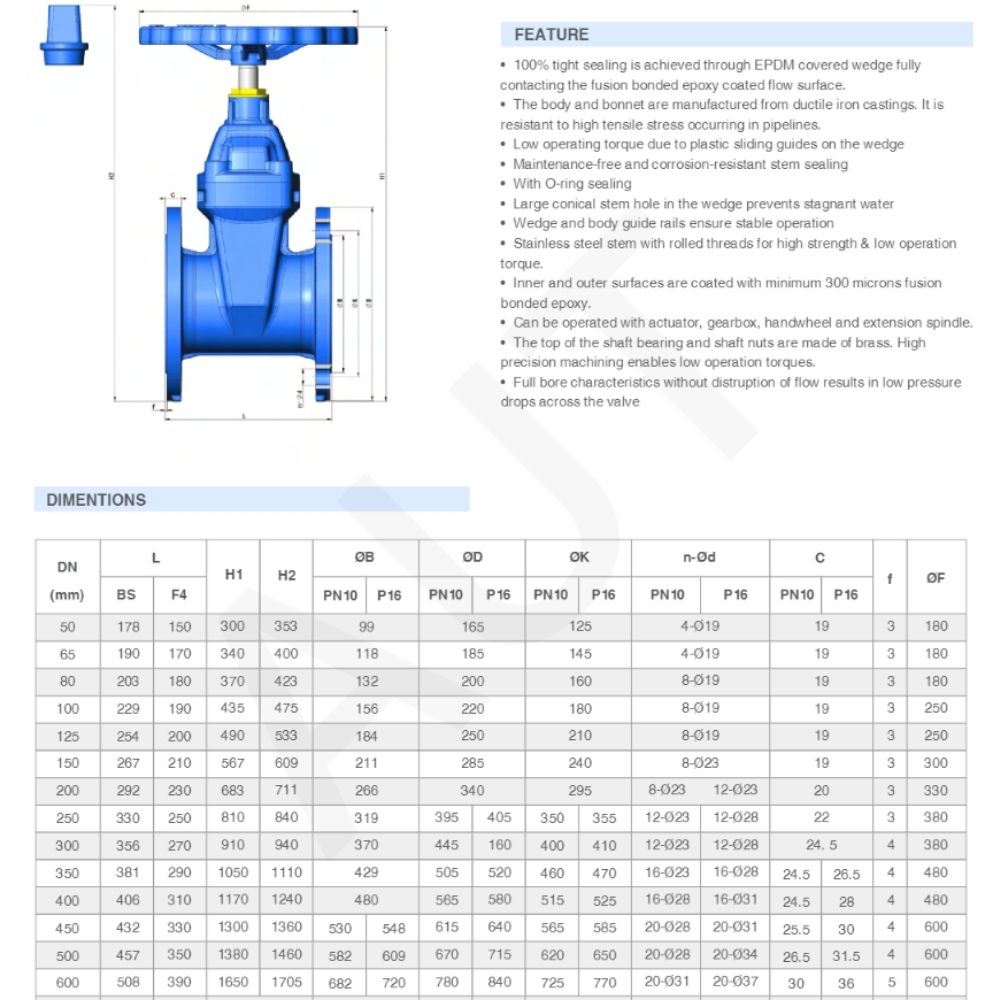

Thông số kỹ thuật van cổng ty chìm nắp chụp AUT DN65

Bảng thông số dưới đây cung cấp các thông tin cơ bản để tham khảo khi lựa chọn van cổng ty chìm nắp chụp AUT DN65. Những thông số phụ thuộc vào model cần được xác nhận bằng catalogue hoặc tài liệu kỹ thuật của nhà sản xuất.

Thông số	Đặc điểm
Tên sản phẩm	Van cổng ty chìm nắp chụp AUT DN65
Thương hiệu	AUT
Kích thước danh nghĩa	DN65, tương đương khoảng 2½ inch
Kiểu ty	Ty chìm (Non-Rising Stem)
Kiểu vận hành	Nắp chụp, sử dụng dụng cụ vận hành tương thích
Kiểu kết nối	Mặt bích, cần xác nhận theo model
Vật liệu thân van	Xác nhận theo catalogue của sản phẩm
Vật liệu đĩa van và gioăng	Phụ thuộc cấu hình sản phẩm
Áp suất làm việc	Xác nhận cấp áp lực PN theo catalogue và nhãn sản phẩm
Tiêu chuẩn mặt bích	Xác nhận tiêu chuẩn và cấp áp lực tương thích
Nhiệt độ làm việc	Phụ thuộc vật liệu và giới hạn do nhà sản xuất công bố
Ứng dụng	Hệ thống cấp nước, đường ống ngầm và công trình hạ tầng phù hợp

Lưu ý: Các thông số kỹ thuật cụ thể cần được đối chiếu với đúng model AUT trước khi đặt hàng. Không nên lựa chọn van chỉ dựa vào kích thước DN65 mà bỏ qua áp suất làm việc, vật liệu và tiêu chuẩn kết nối.

Đặc điểm nổi bật của van cổng ty chìm nắp chụp AUT DN65

Thiết kế ty chìm tiết kiệm không gian

Van cổng ty chìm AUT DN65 có cơ cấu ty không trồi lên theo hành trình đóng mở như loại van cổng ty nổi. Nhờ đặc điểm này, van có thể được bố trí tại các vị trí có chiều cao hạn chế, chẳng hạn như hố van, hộp kỹ thuật hoặc hệ thống đường ống lắp đặt ngầm.

Thiết kế ty chìm giúp giảm yêu cầu về không gian phía trên van, đồng thời hỗ trợ việc bố trí các thiết bị đường ống trong khu vực kỹ thuật chật hẹp.

Nắp chụp thuận tiện cho việc đóng mở

Phần nắp chụp là vị trí tiếp cận cơ cấu vận hành của van. Khi cần đóng hoặc mở dòng chảy, người vận hành sử dụng dụng cụ tương thích với thiết kế của sản phẩm. Đây là giải pháp phù hợp với nhiều hệ thống đường ống ngầm, nơi việc lắp đặt vô lăng lớn có thể gây bất tiện.

Để vận hành an toàn, cần sử dụng đúng dụng cụ và tuân thủ hướng dẫn của nhà sản xuất, tránh tác động lực quá lớn khiến cơ cấu ty hoặc bộ phận làm kín bị hư hỏng.

Đáp ứng nhu cầu đóng ngắt dòng chảy

Van cổng được thiết kế chủ yếu để đóng hoàn toàn hoặc mở hoàn toàn dòng lưu chất. Khi van mở đúng hành trình, đĩa van được nâng khỏi vùng chặn dòng chính, giúp hạn chế cản trở dòng chảy.

Van cổng ty chìm nắp chụp AUT DN65 phù hợp với nhiệm vụ cô lập các đoạn đường ống để bảo trì, sửa chữa hoặc kiểm soát hoạt động của từng nhánh trong hệ thống. Không nên sử dụng van cổng thông thường để điều tiết lưu lượng liên tục ở trạng thái mở một phần nếu nhà sản xuất không cho phép.

Kích thước DN65 phù hợp với nhiều hệ thống đường ống

DN65 là kích thước danh nghĩa thường được sử dụng trong các tuyến ống cấp nước và công trình kỹ thuật. So với kích thước DN50, DN65 đáp ứng nhu cầu kết nối của tuyến ống có kích thước danh nghĩa lớn hơn.

Tuy nhiên, DN65 không có nghĩa đường kính trong thực tế của ống luôn bằng 65 mm. Kích thước thực tế còn phụ thuộc vào tiêu chuẩn ống, độ dày thành ống và cấu hình kết nối. Vì vậy, cần kiểm tra bản vẽ kỹ thuật trước khi lựa chọn van.

Ứng dụng của van cổng ty chìm nắp chụp AUT DN65

Tùy theo vật liệu, cấp áp lực và yêu cầu chứng nhận của từng model, van cổng ty chìm nắp chụp AUT DN65 có thể được xem xét sử dụng trong các hệ thống sau:

• Hệ thống cấp nước: Đóng ngắt các nhánh đường ống và tuyến phân phối nước phù hợp với thông số van.
• Mạng lưới đường ống ngầm: Lắp đặt tại hố van hoặc vị trí cần cơ cấu vận hành gọn, thuận tiện cho việc cô lập đường ống.
• Công trình hạ tầng đô thị: Sử dụng trong các tuyến ống kỹ thuật khi sản phẩm đáp ứng yêu cầu thiết kế.
• Hệ thống xử lý nước: Hỗ trợ đóng ngắt và cô lập các đoạn ống phục vụ bảo trì, sửa chữa.
• Hệ thống phòng cháy chữa cháy: Chỉ sử dụng khi model đáp ứng các tiêu chuẩn, chứng nhận và yêu cầu phê duyệt áp dụng cho công trình PCCC.

Trước khi đưa van vào sử dụng, cần kiểm tra khả năng tương thích giữa vật liệu chế tạo và lưu chất thực tế. Không mặc định mọi model đều phù hợp với nước nóng, hóa chất hoặc môi trường có tính ăn mòn.

Cách lựa chọn van cổng ty chìm nắp chụp AUT DN65 đúng kỹ thuật

Kiểm tra kích thước đường ống

Trước khi đặt mua, cần xác nhận đường ống yêu cầu kích thước DN65 và kiểm tra thông số kết nối của van. Với kết nối mặt bích, cần đối chiếu đường kính mặt bích, vòng bulông, số lượng lỗ, đường kính lỗ bulông và tiêu chuẩn áp dụng để bảo đảm khả năng lắp ghép.

Xác định áp suất làm việc

Áp suất làm việc của van phải đáp ứng yêu cầu thiết kế của hệ thống. Cần xác nhận cấp áp lực theo catalogue hoặc nhãn sản phẩm, đồng thời xem xét các điều kiện vận hành và biến động áp suất có thể xảy ra trong đường ống.

Lựa chọn theo môi trường sử dụng

Đối với hệ thống nước sạch, cần kiểm tra vật liệu tiếp xúc với nước và các chứng nhận theo yêu cầu của dự án. Với hệ thống nước thải hoặc lưu chất có tính ăn mòn, cần đánh giá khả năng tương thích của thân van, lớp phủ, đĩa van và gioăng làm kín.

Kiểm tra không gian lắp đặt và vận hành

Nếu van được lắp đặt dưới mặt đất, cần bố trí hố van phù hợp để có thể tiếp cận nắp chụp và sử dụng dụng cụ đóng mở. Hố van cần bảo đảm điều kiện tiếp cận, kiểm tra và bảo trì theo thiết kế công trình.

Yêu cầu catalogue và chứng từ sản phẩm

Khi mua van cổng ty chìm nắp chụp AUT DN65, khách hàng nên yêu cầu báo giá, catalogue, mã sản phẩm và các chứng từ xuất xứ, chất lượng nếu dự án có quy định. Hồ sơ cần phù hợp với sản phẩm thực tế được giao để thuận tiện cho quá trình kiểm tra và nghiệm thu.

Hướng dẫn lắp đặt và bảo trì van cổng AUT DN65

Trước khi lắp đặt

• Kiểm tra ngoại quan, nhãn sản phẩm và tình trạng bề mặt làm kín.
• Đối chiếu kích thước van với bản vẽ thiết kế và tiêu chuẩn mặt bích của đường ống.
• Đảm bảo đường ống đã được cô lập, xả áp và thực hiện các biện pháp an toàn trước khi thi công.
• Chuẩn bị gioăng, bulông và dụng cụ lắp đặt phù hợp với thông số kỹ thuật.

Trong quá trình lắp đặt

• Lắp đặt theo tư thế và hướng dẫn của nhà sản xuất.
• Căn chỉnh hai mặt bích đồng tâm để tránh tạo ứng suất không cần thiết lên thân van.
• Siết bulông theo trình tự phù hợp, bảo đảm lực siết đồng đều.
• Giữ sạch bề mặt làm kín và tránh để dị vật lọt vào bên trong van.
• Bố trí không gian phù hợp để tiếp cận nắp chụp khi cần vận hành hoặc bảo trì.

Kiểm tra sau lắp đặt

Sau khi hoàn tất lắp đặt, cần kiểm tra khả năng đóng mở và độ kín của hệ thống theo quy trình thử nghiệm được phê duyệt. Quan sát các mối nối và vị trí làm kín để phát hiện rò rỉ. Không thử nghiệm vượt quá giới hạn áp suất hoặc điều kiện cho phép của thiết bị.

Bảo trì định kỳ

Trong quá trình sử dụng, cần kiểm tra khả năng tiếp cận nắp chụp, tình trạng hố van, dấu hiệu ăn mòn và khả năng vận hành của van. Tần suất bảo trì nên được xác định dựa trên môi trường làm việc, mức độ sử dụng và quy định bảo trì của công trình.

Kết luận

Van cổng ty chìm nắp chụp AUT DN65 là thiết bị đóng ngắt dòng chảy có kích thước danh nghĩa DN65, phù hợp để xem xét cho các hệ thống đường ống cần cơ cấu vận hành gọn và không gian phía trên van hạn chế. Thiết kế ty chìm kết hợp nắp chụp hỗ trợ bố trí van tại hố van và nhiều vị trí lắp đặt ngầm.

Để lựa chọn đúng sản phẩm, cần kiểm tra cấp áp lực, tiêu chuẩn mặt bích, vật liệu chế tạo và tài liệu kỹ thuật của đúng model. Việc xác nhận đầy đủ thông số trước khi mua giúp hạn chế sai lệch khi lắp đặt và bảo đảm van phù hợp với điều kiện vận hành của hệ thống.
