Giới thiệu sản phẩm

Van cổng ty chìm nắp chụp AUT – Model FIG01 là dòng van công nghiệp được thiết kế chuyên biệt cho các hệ thống ngầm hoặc nơi hạn chế tầm nhìn và không gian thao tác. Khác với van ty nổi, van ty chìm có phần trục van ẩn bên trong thân, không lộ ra ngoài, đảm bảo tính gọn gàng, an toàn và thẩm mỹ cao trong các công trình kỹ thuật hạ tầng.

Sản phẩm thuộc thương hiệu AUT – Malaysia, sản xuất theo tiêu chuẩn quốc tế, có kích thước từ DN50 đến DN600, chịu áp lực PN10/PN16, sử dụng linh hoạt trong nhiều môi trường: nước sạch, nước thải, khí, dầu, gas, hóa chất nhẹ, cùng lớp sơn epoxy bảo vệ tối ưu.

Van cổng ty chìm là gì?

Van cổng ty chìm (Non-rising stem gate valve) là loại van có trục van (ty van) không nhô lên khi đóng/mở, thay vào đó, phần chuyển động nằm bên trong thân van. Khi vận hành, chỉ có tay quay hoặc nắp chụp bên ngoài thay đổi vị trí, giúp tiết kiệm không gian và tránh va chạm cơ khí trong các khu vực lắp đặt chật hẹp.

Đặc biệt, dòng van này thường sử dụng nắp chụp kết hợp tay van chữ T hoặc tuýp vặn, phù hợp với hố van ngầm hoặc hệ thống cấp nước đô thị.

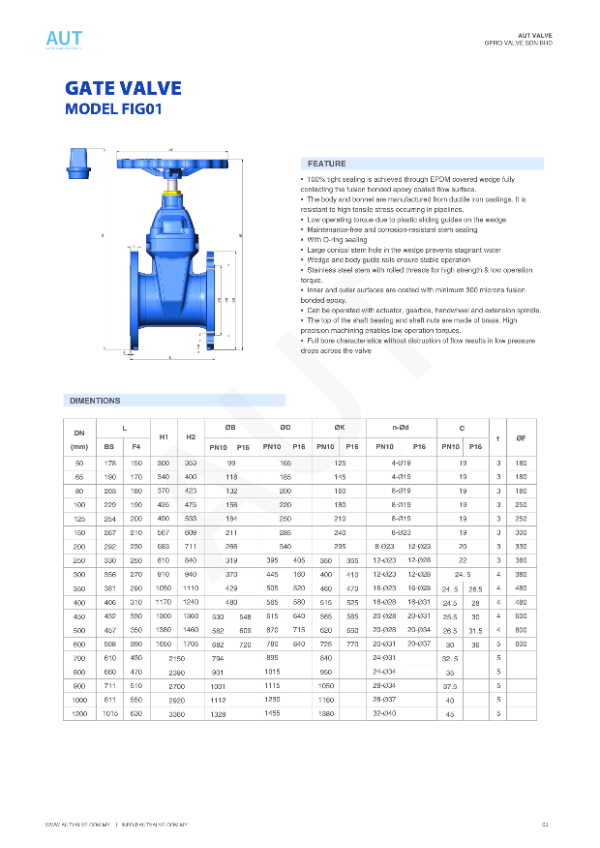

Thông số kỹ thuật

Cấu tạo van cổng ty chìm AUT FIG01

Van bao gồm các bộ phận chính sau:

• Thân van: Làm từ gang cầu hoặc gang xám chất lượng cao, chịu lực tốt, độ bền cao.
• Trục van (ty van): Thiết kế ẩn bên trong, không di chuyển ra ngoài khi vận hành.
• Cánh van: Dạng cổng (gate), đóng mở hoàn toàn, giảm tối đa tổn thất áp lực dòng chảy.
• Nắp chụp (cap): Bảo vệ điểm vận hành, có thể dùng tay quay chữ T hoặc trục thao tác chuyên dụng để điều khiển.
• Lớp phủ epoxy: Sơn epoxy bên trong và ngoài, chống gỉ, chống ăn mòn do môi trường ẩm ướt hoặc hóa chất.
• Kết nối mặt bích: Theo tiêu chuẩn PN10/PN16, dễ lắp đặt và thay thế.

Quý khách có thể dowload file cataloge để xem chi tiết sản phẩm

DOWLOAD CATALOG

Ưu điểm nổi bật của van cổng ty chìm AUT FIG01

• Tiết kiệm không gian lắp đặt: Phù hợp với hệ thống ngầm, phòng kỹ thuật chật hẹp.
• An toàn cao: Không có bộ phận chuyển động lộ ra ngoài, giảm nguy cơ va chạm cơ học.
• Dễ bảo trì: Dùng nắp chụp kết hợp tuýp thao tác, dễ vận hành từ mặt đất mà không cần xuống hầm.
• Chống ăn mòn tốt: Sơn epoxy giúp van hoạt động ổn định trong môi trường hóa chất nhẹ hoặc nước thải.
• Tuổi thọ dài: Vật liệu gang đúc và thiết kế kín giúp van sử dụng bền bỉ trong nhiều năm.

Ứng dụng van cổng ty chìm AUT FIG01

Sản phẩm được sử dụng rộng rãi trong các hệ thống như:

• Cấp nước đô thị, khu dân cư, khu công nghiệp – Lắp âm dưới hố ga, dễ vận hành qua nắp chụp.
• Hệ thống phòng cháy chữa cháy ngầm – An toàn, dễ bảo vệ khỏi tác động môi trường.
• Xử lý nước thải công nghiệp – môi trường – Chống ăn mòn và hoạt động ổn định trong lưu chất không sạch.
• Dẫn dầu, khí, hóa chất nhẹ – Phù hợp với hệ thống có áp lực từ trung bình đến cao, nhiệt độ không vượt quá 70°C.
• Dự án hạ tầng giao thông – thoát nước mưa – Cần độ kín khít và ít phải bảo trì thường xuyên.
