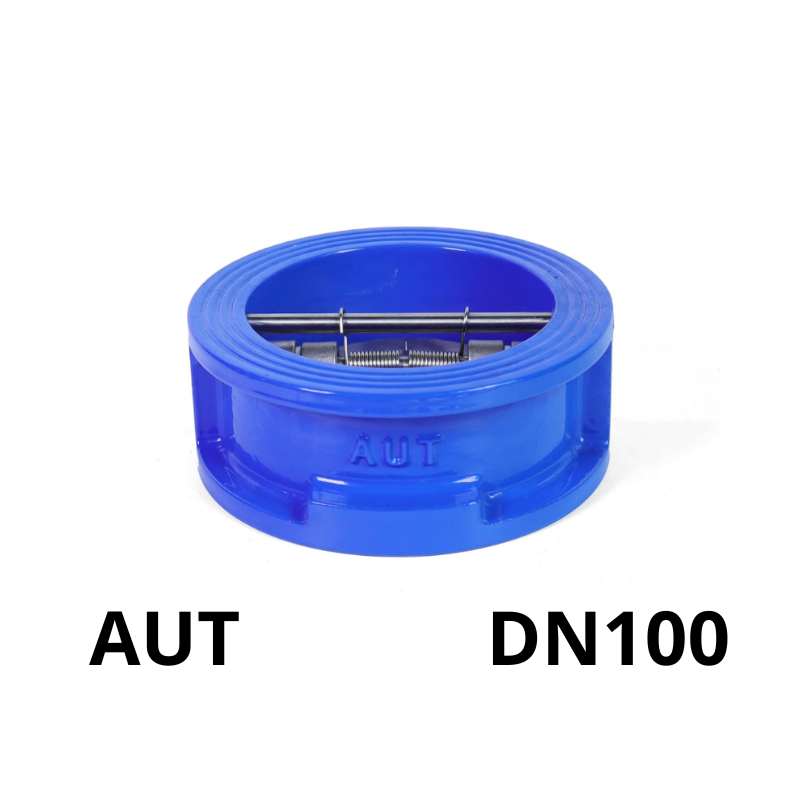

Van 1 chiều cánh bướm AUT DN100

Khái niệm van một chiều cánh bướm AUT DN100

Van một chiều cánh bướm DN100 là van tự động chỉ cho phép dòng chảy đi theo một chiều nhất định và ngăn dòng chảy đảo chiều. Khi áp suất dòng chảy đủ lớn, van sẽ mở để lưu chất đi qua. Khi áp suất giảm hoặc có hiện tượng chảy ngược, cánh van sẽ tự động đóng lại.

DN100 tương đương đường kính ống 4 inch – thường được sử dụng trong các tuyến ống chính của hệ thống cấp nước, hoặc tại các vị trí đầu – cuối bơm trong hệ thống PCCC, nước thải, khí nén áp lực trung bình.

Cấu tạo của van một chiều cánh bướm AUT DN100

Van gồm các bộ phận chính:

• Thân van: Đúc từ gang cầu FCD hoặc gang xám FC200, phủ sơn epoxy để chống ăn mòn và oxy hóa.
• Cánh van (đĩa van): Làm bằng inox 304 hoặc 316, bản lề giữa, có thể xoay để đóng/mở theo hướng dòng chảy.
• Trục van: Kết nối cánh van, đóng vai trò là trục quay khi có dòng áp lực.
• Gioăng làm kín: Cao su NBR hoặc EPDM được lót bên trong thân, đảm bảo độ kín khít khi van đóng.
• Lò xo đóng (tùy phiên bản): Hỗ trợ đóng nhanh hơn khi không còn áp lực dòng chảy.

Quý khách có thể dowload file cataloge để xem chi tiết sản phẩm

DOWLOAD CATALOG

Nguyên lý hoạt động

Van hoạt động hoàn toàn tự động, không cần cấp điện hay điều khiển:

• Khi có dòng chảy đúng chiều: Áp lực đẩy cánh van xoay mở, cho phép lưu chất đi qua.
• Khi ngừng dòng chảy hoặc dòng chảy ngược: Trọng lượng bản thân đĩa van hoặc lò xo sẽ đóng van lại, ngăn chất lỏng hoặc khí quay trở lại hệ thống.

Nguyên lý này giúp bảo vệ bơm, máy móc, thiết bị đầu nguồn, tránh hiện tượng sốc nước hoặc búa nước nguy hiểm.

Thông số kỹ thuật van một chiều cánh bướm AUT DN100

Đặc điểm nổi bật

• Tự động đóng mở không cần điện hay điều khiển tay – vận hành đơn giản, độ tin cậy cao.
• Thiết kế wafer nhỏ gọn – tiết kiệm không gian, dễ lắp đặt giữa hai mặt bích tiêu chuẩn.
• Chống rò rỉ hiệu quả – gioăng cao su chất lượng cao đảm bảo độ kín khít tuyệt đối.
• Chịu áp và nhiệt ổn định – phù hợp với đa dạng ứng dụng từ nước sạch, khí nén đến hệ thống PCCC.
• Chống ăn mòn cao – nhờ lớp epoxy phủ toàn bộ thân và cánh van inox chống oxy hóa tốt.
• Dễ bảo trì – thay thế đơn giản – cấu trúc đơn giản, thời gian dừng hệ thống ngắn.

Ứng dụng của van một chiều cánh bướm AUT DN100

Van được sử dụng rộng rãi trong nhiều lĩnh vực:

• Hệ thống phòng cháy chữa cháy (PCCC): Ngăn dòng nước chảy ngược về máy bơm.
• Trạm bơm cấp nước đô thị, khu công nghiệp: Bảo vệ thiết bị và ngăn dòng đảo chiều.
• Hệ thống xử lý nước thải, cấp nước sạch: Ứng dụng tại các tuyến ống chính hoặc nhánh đầu bơm.
• Hệ thống điều hòa HVAC, cấp nhiệt: Đảm bảo dòng nước lạnh/nóng đi đúng hướng.
• Đường ống khí nén áp suất thấp – trung bình: Bảo vệ máy nén khí khỏi phản hồi áp suất ngược.

Kết luận

Van một chiều cánh bướm AUT DN100 là lựa chọn tối ưu cho các hệ thống cần đảm bảo dòng chảy một chiều ổn định và an toàn, đặc biệt trong ngành nước, PCCC và công nghiệp xử lý chất lỏng. Với thiết kế nhỏ gọn, dễ lắp đặt và vận hành bền bỉ, sản phẩm mang lại hiệu quả vận hành cao, đồng thời giảm thiểu chi phí bảo trì, thay thế.

Nếu bạn đang tìm kiếm một van một chiều DN100 chất lượng, giá tốt, AUT là thương hiệu đáng tin cậy đến từ Malaysia, được nhiều kỹ sư tin dùng.
