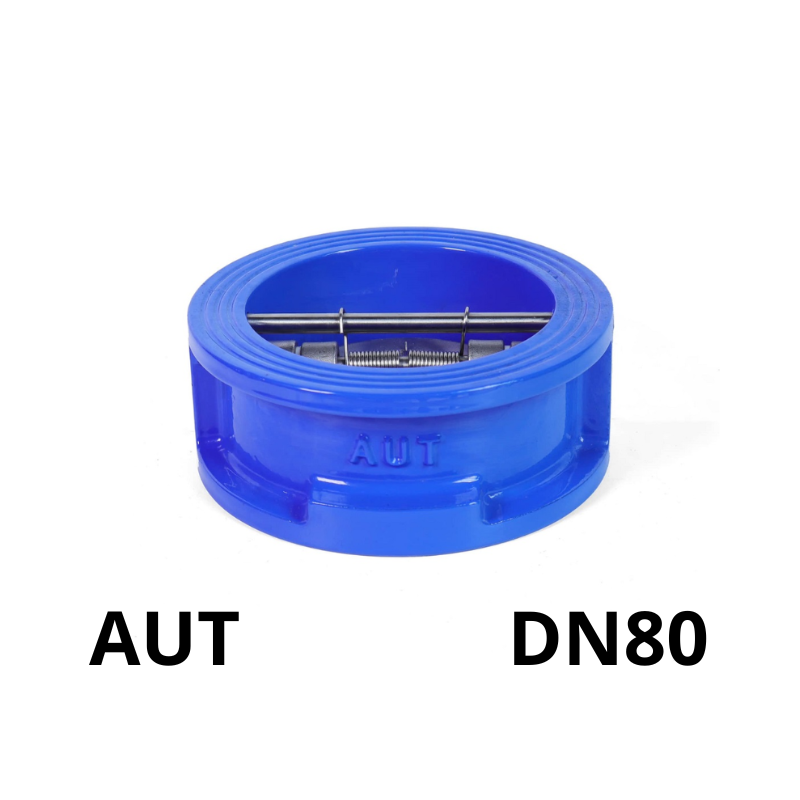

Van 1 chiều cánh bướm AUT DN80

Van 1 chiều cánh bướm AUT DN80 là gì

Van 1 chiều cánh bướm DN80 AUT là một loại check valve dạng wafer, sử dụng cơ chế cánh kép (dual plate) kết hợp lò xo để mở khi có dòng chảy đúng chiều và đóng ngay khi áp lực giảm hoặc dòng đảo chiều. Mục đích chính là ngăn không cho lưu chất quay ngược, bảo vệ máy bơm và đường ống khỏi hư hỏng do áp suất ngược và hiện tượng búa nước.

Kích thước nhỏ gọn, kết nối kẹp wafer tiêu chuẩn giúp van dễ lắp đặt giữa hai mặt bích, tối ưu không gian và giảm chi phí lắp đặt.

Cấu tạo van một chiều cánh bướm AUT DN80

Van có thiết kế đơn giản nhưng hiệu quả, gồm các bộ phận chính:

• Thân van: Làm từ gang cầu FCD450 hoặc gang xám FC200, đúc liền khối, sơn epoxy phủ chống ăn mòn.
• Đĩa van (cánh bướm): Hai mảnh hình cánh bướm, chất liệu inox 304 hoặc 316, gắn trục trung tâm.
• Trục van: Inox không gỉ, liên kết đĩa và lò xo, đảm bảo hoạt động ổn định.
• Lò xo: Gắn ở trung tâm, tạo lực hồi để đóng van khi không có dòng chảy.
• Gioăng làm kín: EPDM hoặc NBR, giúp tăng độ kín, giảm rò rỉ.
• Kết nối wafer: Gắn giữa hai mặt bích JIS, BS hoặc ANSI dễ dàng.

Quý khách có thể dowload file cataloge để xem chi tiết sản phẩm

DOWLOAD CATALOG

Nguyên lý hoạt động

• Khi có dòng lưu chất đi theo chiều đúng, áp lực đẩy hai cánh inox mở ra và chất lỏng đi qua.
• Khi dòng chảy giảm hoặc đảo chiều, lực lò xo trung tâm sẽ đẩy hai cánh đóng lại ngay lập tức, ngăn dòng chảy ngược về nguồn.

Nguyên lý đóng mở nhanh giúp van bảo vệ hệ thống, giảm thiểu va đập thủy lực và tăng tuổi thọ thiết bị.

Thông số kỹ thuật van 1 chiều cánh bướm AUT DN80

Đặc điểm nổi bật

• Thiết kế nhỏ gọn: Dạng wafer mỏng, dễ lắp đặt và tiết kiệm không gian đường ống.
• Đĩa mở/đóng nhanh: Giúp giảm tối đa hiện tượng búa nước, tăng độ an toàn.
• Vật liệu bền bỉ: Thân gang, đĩa inox, lò xo không gỉ hoạt động ổn định lâu dài.
• Độ kín cao: Gioăng cao su chất lượng cao giúp chống rò rỉ hiệu quả.
• Bảo trì thấp: Cấu tạo đơn giản, ít hư hỏng, thời gian sử dụng dài.
• Tương thích cao: Phù hợp với nhiều chuẩn mặt bích và môi trường làm việc khác nhau.

Ứng dụng thực tế

Van một chiều cánh bướm AUT DN80 thường được sử dụng trong:

• Hệ thống cấp nước sạch: Lắp sau bơm để ngăn dòng nước quay ngược khi máy dừng.
• Hệ thống PCCC: Bảo vệ đường ống và thiết bị trong trạm bơm chữa cháy.
• Xử lý nước thải: Ngăn dòng nước ô nhiễm chảy ngược về hệ thống.
• HVAC – điều hòa trung tâm: Giữ ổn định lưu lượng nước lạnh, nóng.
• Hệ thống công nghiệp nhẹ: Dẫn khí, hơi, dầu, hóa chất loãng với áp lực trung bình.

Tổng kết

Van 1 chiều cánh bướm AUT DN80 là giải pháp lý tưởng cho hệ thống ống quy mô vừa cần ngăn dòng chảy ngược. Thiết kế nhỏ gọn, vật liệu bền bỉ, đóng/mở nhanh và độ kín cao giúp sản phẩm hoạt động ổn định, lâu dài trong các ứng dụng kỹ thuật quan trọng như nước, PCCC, HVAC và công nghiệp xử lý chất lỏng.
