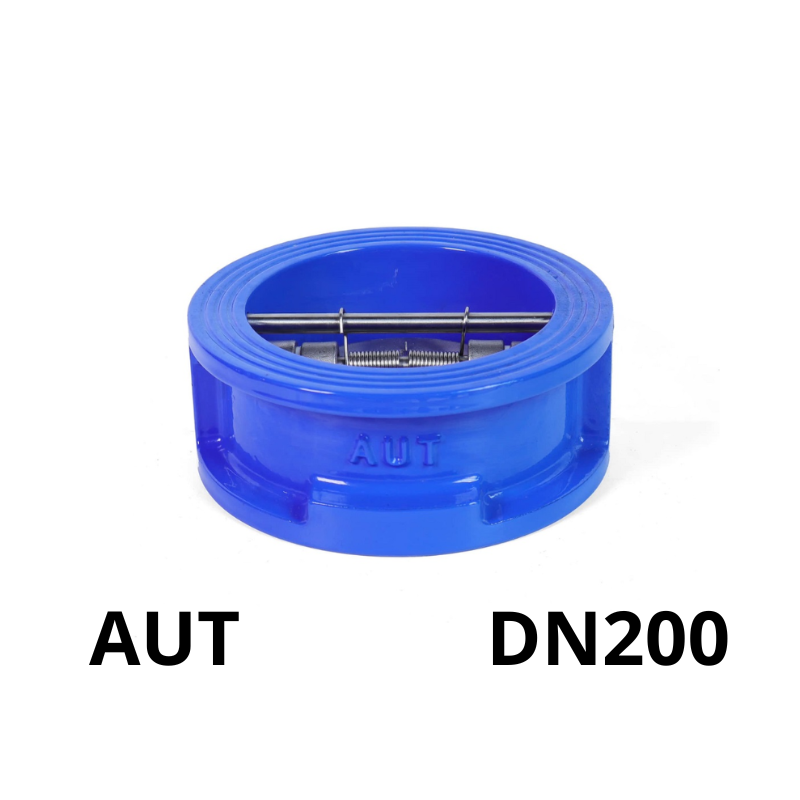

Van 1 chiều cánh bướm AUT DN200

Van 1 chiều cánh bướm AUT DN200 là gì

Van một chiều cánh bướm DN200 là loại van chỉ cho phép dòng lưu chất đi theo một hướng. Khi lưu chất chảy đúng chiều, hai cánh bướm inox sẽ mở ra; khi dòng yếu dần hoặc đổi chiều, lò xo trung tâm sẽ đóng van lại, tránh dòng chảy ngược. Van giúp bảo vệ bơm, hệ thống đường ống và thiết bị đầu nguồn khỏi áp lực ngược gây hư hại.

Kiểu kết nối wafer giúp van dễ dàng lắp đặt giữa hai mặt bích với chiều dài mặt bích ngắn, tối ưu chi phí và không gian.

Cấu tạo van một chiều cánh bướm AUT DN200

Cấu tạo của van bao gồm:

• Thân van: Gang cầu FCD450 hoặc gang xám FC200, phủ sơn epoxy chống ăn mòn.
• Đĩa van (cánh bướm): Hai cánh bằng inox 304 hoặc 316, kết nối với trục và lò xo trung tâm.
• Trục van: Làm bằng inox không gỉ, giữ đĩa và truyền lực đóng mở.
• Lò xo trung tâm: Thép không gỉ, giúp đóng van tự động khi mất áp lực dòng chảy.
• Gioăng làm kín: Cao su EPDM hoặc NBR, đảm bảo độ kín và chống rò rỉ.
• Kiểu kết nối: Wafer – kẹp giữa hai mặt bích tiêu chuẩn JIS, BS hoặc ANSI.

Quý khách có thể dowload file cataloge để xem chi tiết sản phẩm

DOWLOAD CATALOG

Nguyên lý hoạt động

Van hoạt động hoàn toàn tự động dựa trên hướng và áp lực dòng chảy:

• Khi có dòng lưu chất đi theo chiều đúng, áp lực sẽ đẩy hai cánh van mở ra, cho phép chất lỏng hoặc khí đi qua.
• Khi dòng chảy yếu hoặc đảo chiều, lực lò xo đẩy hai cánh đóng lại nhanh chóng, chặn dòng ngược.

Cơ chế này giúp ngăn hiện tượng búa nước, bảo vệ máy bơm và các thiết bị đầu nguồn khỏi áp lực ngược đột ngột.

Thông số kỹ thuật van 1 chiều cánh bướm AUT DN200

Đặc điểm nổi bật

• Thiết kế nhỏ gọn: Dạng wafer giúp tiết kiệm không gian, dễ dàng lắp đặt giữa hai mặt bích.
• Đĩa mở nhanh, đóng nhạy: Nhờ lò xo trung tâm giúp phản ứng nhanh, hạn chế búa nước.
• Vật liệu bền bỉ: Đĩa inox, thân gang phủ epoxy cho khả năng chống ăn mòn, hoạt động ổn định trong môi trường ẩm ướt hoặc có hóa chất nhẹ.
• Tự động vận hành: Hoàn toàn không cần thao tác cơ học hoặc điện, hoạt động dựa trên áp lực dòng.
• Chi phí bảo trì thấp: Kết cấu đơn giản, tuổi thọ cao, dễ tháo lắp khi cần bảo trì.

Ứng dụng thực tế

Van một chiều cánh bướm AUT DN200 được ứng dụng rộng rãi trong nhiều hệ thống như:

• Hệ thống cấp nước sạch và nước công nghiệp: Ngăn dòng nước quay ngược khi máy bơm ngừng hoạt động.
• Hệ thống PCCC: Lắp ở đầu bơm hoặc đầu ra đường ống chữa cháy để bảo vệ thiết bị.
• Xử lý nước thải: Ngăn nước thải tràn ngược vào bể xử lý hoặc đường ống đầu nguồn.
• Hệ thống HVAC: Ổn định dòng nước lạnh/nóng trong điều hòa trung tâm.
• Hệ thống hơi hoặc khí nhẹ: Bảo vệ máy nén, bình chứa và đường ống dẫn khí.

Tổng kết

Van 1 chiều cánh bướm AUT DN200 là lựa chọn lý tưởng cho các hệ thống cần ngăn dòng chảy ngược với hiệu quả cao. Thiết kế wafer nhỏ gọn, vật liệu bền, cơ chế đóng mở linh hoạt và khả năng hoạt động ổn định giúp van đáp ứng tốt yêu cầu kỹ thuật trong các hệ thống công nghiệp, dân dụng và PCCC hiện đại.
