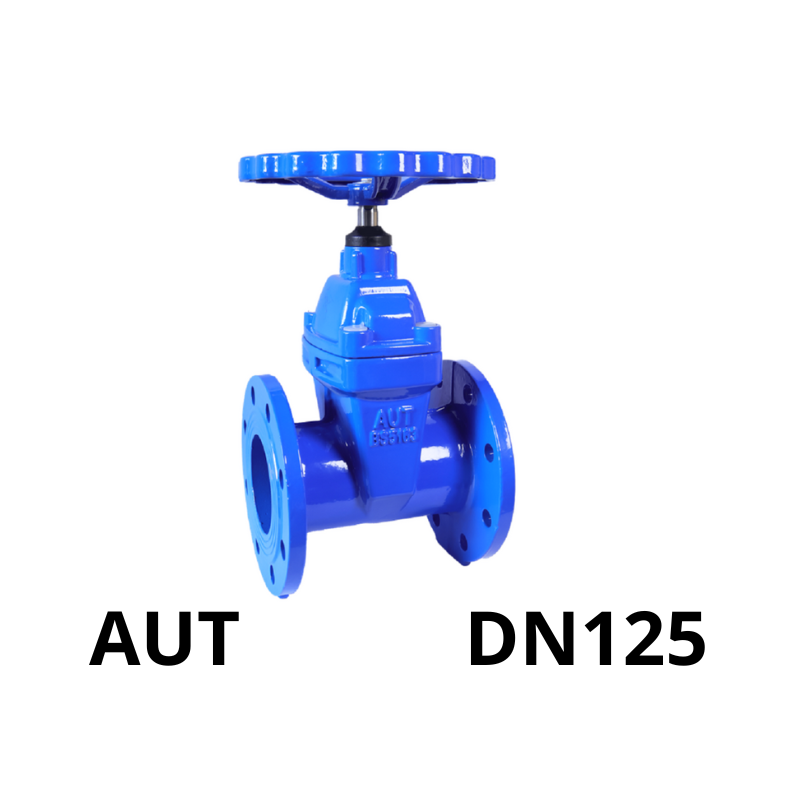

Van cổng ty chìm tay quay AUT DN125

1 Van cổng ty chìm tay quay AUT DN125 là gì?

Van cổng ty chìm tay quay AUT DN125 (Non-rising stem gate valve AUT DN125) là thiết bị cơ khí sử dụng để đóng mở dòng lưu chất trong đường ống có đường kính danh định DN125 (5 inch). Van được thiết kế với ty chìm, tức là trục van không dịch chuyển lên xuống khi vận hành, giúp tiết kiệm không gian chiều cao.

Sản phẩm sử dụng tay quay để nâng hạ đĩa van theo phương thẳng đứng, phù hợp với nhiều môi trường làm việc, từ nước sạch đến nước thải và hệ thống áp lực trung bình.

2 Cấu tạo của van cổng tay quay ty chìm AUT DN125

Van bao gồm các bộ phận chính:

• Thân van (Body): Làm bằng gang cầu FCD450 hoặc gang xám FC200, đúc nguyên khối, phủ sơn epoxy chống ăn mòn.
• Đĩa van (Gate): Làm bằng gang bọc cao su EPDM hoặc inox, thiết kế dạng chêm kín khít.
• Ty van (Stem): Là loại ty chìm, nằm gọn trong thân van, không nhô lên khi xoay tay quay.
• Tay quay (Handwheel): Dễ thao tác, dùng để điều khiển đóng mở van thủ công.
• Nắp van (Bonnet): Kết nối với thân van bằng mặt bích và bulong, giúp bảo vệ phần trục trong.
• Gioăng làm kín: Sử dụng vật liệu cao su NBR hoặc EPDM, chịu áp suất và hóa chất nhẹ.

Quý khách có thể dowload file cataloge để xem chi tiết sản phẩm

DOWLOAD CATALOG

3 Nguyên lý hoạt động

Van hoạt động theo nguyên lý:

• Mở van: Xoay tay quay theo chiều kim đồng hồ làm ty quay nâng đĩa van lên khỏi dòng chảy, cho phép lưu chất đi qua.
• Đóng van: Xoay tay quay ngược chiều làm đĩa van hạ xuống, chặn dòng chảy.
• Ty không thay đổi chiều dài khi vận hành, giúp van duy trì kích thước cố định, thuận tiện cho lắp đặt ở vị trí hẹp.

4 Thông số kỹ thuật van cổng ty chìm AUT DN125

5 Đặc điểm nổi bật

• Thiết kế ty chìm gọn gàng: Không chiếm không gian chiều cao, phù hợp tủ van ngầm hoặc hố kỹ thuật.
• Chống ăn mòn, rỉ sét: Lớp sơn epoxy phủ toàn thân van giúp chống lại môi trường ẩm ướt và ăn mòn.
• Vận hành nhẹ, dễ điều khiển: Tay quay lớn, truyền lực tốt, không cần dùng nhiều sức.
• Độ kín cao: Nhờ đĩa van bọc EPDM và hệ thống gioăng ép sát, chống rò rỉ hiệu quả.
• Tuổi thọ dài lâu: Kết cấu chắc chắn, vật liệu chất lượng, ít cần bảo trì.

6 Ứng dụng của van cổng tay quay AUT DN125

Van cổng AUT DN125 ty chìm phù hợp trong nhiều lĩnh vực:

• Hệ thống cấp nước đô thị, khu dân cư
• Hệ thống thoát nước, xử lý nước thải
• Hệ thống PCCC cho nhà cao tầng, khu công nghiệp
• Đường ống trong nhà máy sản xuất, xưởng công nghiệp
• Công trình hạ tầng kỹ thuật, trạm bơm, tủ van ngầm
• Ngành nông nghiệp, thuỷ lợi, trạm cấp nước

Thiết kế ty chìm giúp van dễ dàng ứng dụng ở những vị trí bị giới hạn không gian lắp đặt
