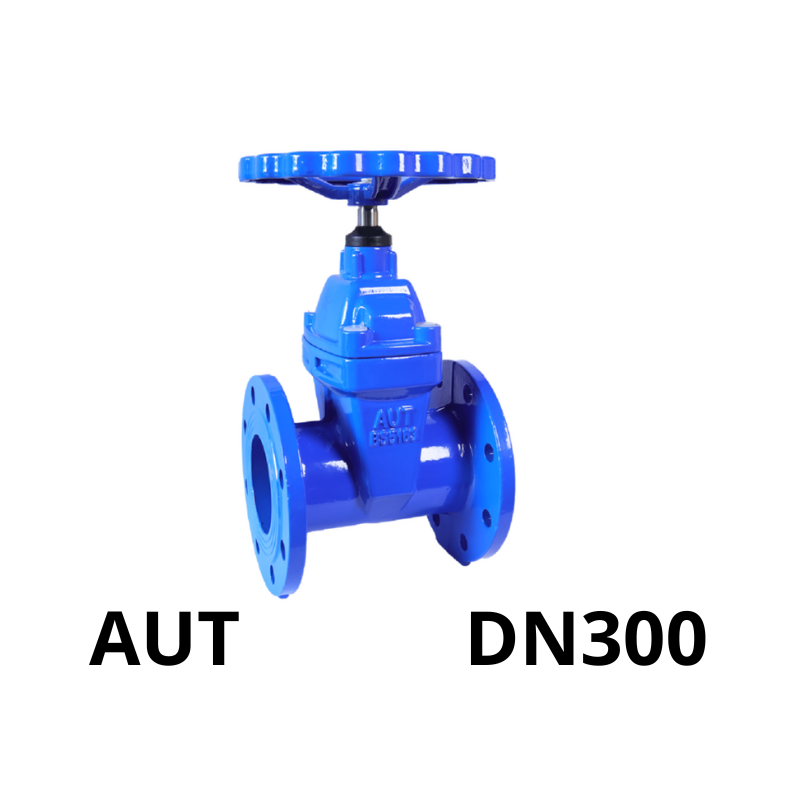

Van cổng ty chìm tay quay AUT DN300

1 Van cổng ty chìm tay quay AUT DN300 là gì?

Van cổng ty chìm tay quay AUT DN300 là thiết bị dùng để đóng mở lưu chất trong đường ống có đường kính danh định DN300 (12 inch). Van hoạt động bằng cách nâng hoặc hạ đĩa van thông qua tay quay điều khiển thủ công. Điểm đặc biệt là trục van không thay đổi chiều dài khi vận hành nhờ cấu tạo ty chìm – giúp van duy trì chiều cao cố định và dễ lắp đặt ở nơi có không gian hạn chế như hầm kỹ thuật, tủ van.

Đây là loại van được sử dụng rộng rãi trong hệ thống ống dẫn lớn, nơi cần điều tiết dòng chảy hiệu quả với lưu lượng cao.

2 Cấu tạo van cổng AUT DN300 ty chìm tay quay

Van gồm các bộ phận chính sau:

• Thân van: Đúc từ gang cầu FCD450 hoặc gang xám FC200, phủ sơn epoxy chống ăn mòn.
• Đĩa van (gate): Gang bọc cao su EPDM hoặc inox, đảm bảo độ kín tuyệt đối khi đóng.
• Trục van (ty van): Dạng ty chìm, nằm hoàn toàn bên trong thân van, không lộ ra ngoài khi vận hành.
• Tay quay: Dùng để đóng mở thủ công, truyền lực đến trục và đĩa van.
• Nắp van (bonnet): Bảo vệ trục van và các chi tiết bên trong.
• Gioăng làm kín: Cao su EPDM hoặc NBR, giúp ngăn rò rỉ khi làm việc ở áp suất cao.

Tất cả chi tiết được thiết kế phù hợp làm việc trong môi trường nước sạch, nước thải và chất lỏng trung tính.

Quý khách có thể dowload file cataloge để xem chi tiết sản phẩm

DOWLOAD CATALOG

3 Nguyên lý hoạt động

Van cổng AUT DN300 hoạt động theo nguyên lý cơ học đơn giản:

• Khi xoay tay quay theo chiều mở, trục van quay và kéo đĩa van lên khỏi ghế van, cho phép lưu chất đi qua.
• Khi xoay tay quay ngược lại, đĩa van hạ xuống, chặn hoàn toàn dòng chảy.
• Trong quá trình này, trục van không thay đổi chiều dài nên không làm tăng chiều cao van.

Thiết kế này rất phù hợp với các hệ thống lắp ngầm, hoặc nơi không thể bố trí van ty nổi do hạn chế về chiều cao.

4 Thông số kỹ thuật van cổng AUT DN300 tay quay

5 Đặc điểm nổi bật

• Thiết kế ty chìm gọn gàng: Không làm tăng chiều cao khi đóng/mở, dễ lắp đặt ở hố ga, trạm van ngầm.
• Khả năng vận hành nhẹ: Tay quay truyền lực tốt, dù kích thước lớn nhưng thao tác dễ dàng.
• Chống rò rỉ hiệu quả: Đĩa van bọc cao su đàn hồi giúp van kín hoàn toàn, chống thất thoát lưu chất.
• Vật liệu bền bỉ: Thân van bằng gang cầu chắc chắn, lớp sơn epoxy dày bảo vệ trước môi trường ẩm ướt, ăn mòn.
• Đáp ứng tiêu chuẩn quốc tế: Dễ dàng lắp đặt vào hệ thống có mặt bích tiêu chuẩn JIS, BS hoặc ANSI.

6 Ứng dụng của van cổng ty chìm AUT DN300

Van cổng AUT DN300 được ứng dụng rộng rãi trong:

• Hệ thống cấp nước sạch đô thị, khu dân cư
• Trạm xử lý nước thải, nhà máy nước
• Hệ thống PCCC trong khu công nghiệp, xưởng sản xuất, trung tâm thương mại
• Trạm bơm, tuyến ống cấp nước chính
• Công trình thủy lợi, hồ chứa, đê bao
• Đường ống dẫn khí nén, dầu nhẹ, hóa chất loãng

Nhờ khả năng đóng mở linh hoạt và độ kín cao, sản phẩm đảm bảo an toàn vận hành cho hệ thống quy mô lớn.
