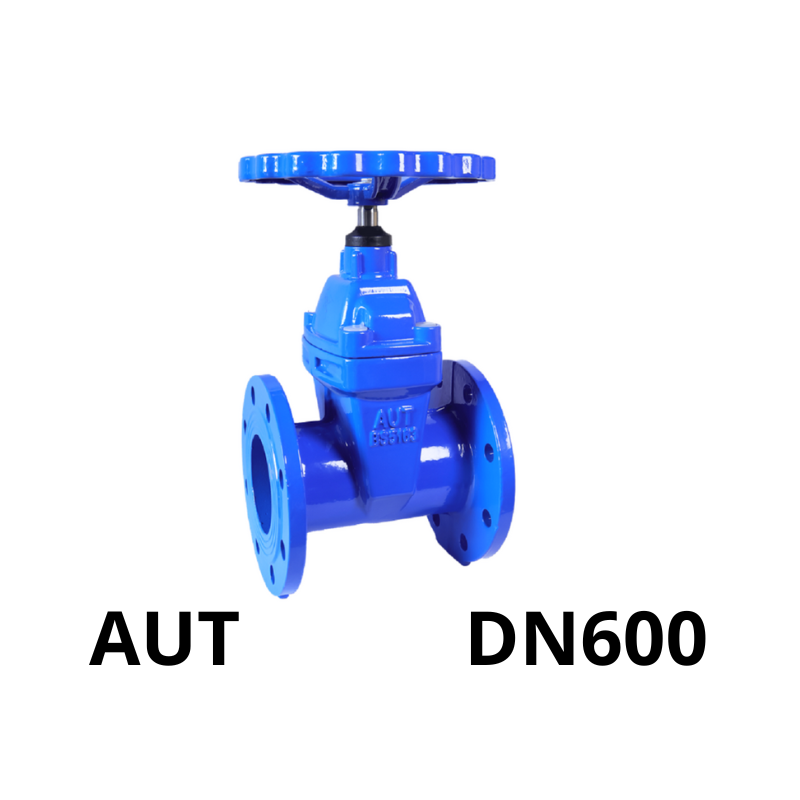

Van cổng ty chìm tay quay AUT DN600

1 Van cổng ty chìm tay quay AUT DN600 là gì?

Van cổng ty chìm tay quay AUT DN600 là loại van cổng mặt bích ty chìm, điều khiển bằng tay quay, có kích thước danh định DN600 (tương đương 24 inch). Thiết kế ty chìm giúp phần trục van không nhô lên khi đóng/mở, phù hợp với những vị trí lắp đặt bị hạn chế chiều cao hoặc yêu cầu tính an toàn cơ khí.

Sản phẩm được sản xuất bởi AUT – thương hiệu van công nghiệp đến từ Malaysia, nổi bật với độ bền cao, khả năng làm việc trong môi trường áp lực lớn và mức giá hợp lý.

2 Cấu tạo van cổng ty chìm tay quay AUT DN600

Van cổng DN600 ty chìm gồm các bộ phận chính như:

• Thân van (Body): Gang cầu FCD hoặc gang xám FC200, chịu lực tốt, được phủ sơn epoxy.
• Đĩa van (Gate): Là phần chặn dòng, làm từ gang bọc cao su EPDM hoặc NBR.
• Ty van (Stem): Trục truyền động nằm ẩn bên trong thân, thiết kế dạng ty chìm.
• Tay quay (Handwheel): Điều khiển bằng tay xoay, thiết kế chắc chắn, dễ vận hành.
• Nắp van (Bonnet): Che chắn và bảo vệ trục truyền động.
• Gioăng làm kín: Đảm bảo không rò rỉ trong quá trình vận hành.

Quý khách có thể dowload file cataloge để xem chi tiết sản phẩm

DOWLOAD CATALOG

3 Nguyên lý hoạt động của van cổng ty chìm tay quay AUT DN600

Van cổng AUT DN600 hoạt động theo nguyên lý:

• Khi người vận hành xoay tay quay, lực được truyền qua trục ty chìm để nâng hoặc hạ đĩa van.
• Khi đĩa được nâng lên hoàn toàn, dòng chảy đi qua van mà không bị cản trở.
• Khi đĩa được hạ xuống vị trí đóng kín, van chặn hoàn toàn lưu chất trong đường ống.

Thiết kế ty chìm không thay đổi chiều cao van trong quá trình vận hành, đảm bảo an toàn và gọn gàng cho không gian xung quanh.

4 Thông số kỹ thuật van cổng ty chìm tay quay AUT DN600

5 Đặc điểm nổi bật của van cổng ty chìm tay quay AUT DN600

• Thiết kế ty chìm an toàn, tiết kiệm không gian: Không làm tăng chiều cao van khi vận hành.
• Khả năng đóng mở nhẹ nhàng: Tay quay tròn chắc chắn, dễ điều khiển với lực tác động nhỏ.
• Đĩa van kín tuyệt đối: Bọc cao su giúp van đóng kín, không rò rỉ kể cả dưới áp suất cao.
• Vật liệu bền bỉ: Thân van gang cầu FCD có khả năng chịu lực, chịu áp tốt, tuổi thọ cao.
• Sơn phủ epoxy chất lượng cao: Chống ăn mòn, đảm bảo tuổi thọ sản phẩm khi lắp đặt ngoài trời hoặc dưới lòng đất.
• Đáp ứng tiêu chuẩn quốc tế: Có thể sử dụng trong nhiều hệ thống yêu cầu kỹ thuật nghiêm ngặt.

6 Ứng dụng van cổng ty chìm tay quay AUT DN600

Van cổng tay quay DN600 thường được lắp đặt trong các hệ thống yêu cầu đường ống lớn, lưu lượng cao như:

• Trạm bơm nước sạch đô thị
• Nhà máy cấp nước và xử lý nước thải
• Hệ thống phòng cháy chữa cháy công nghiệp
• Đường ống chính của khu công nghiệp, nhà máy nhiệt điện
• Dự án thủy lợi, hồ chứa nước
• Đường ống dẫn nước dưới lòng đất hoặc ngoài trời

Với hiệu năng cao và độ tin cậy, van AUT DN600 là lựa chọn hàng đầu trong các hệ thống hạ tầng cấp nước quy mô lớn.
