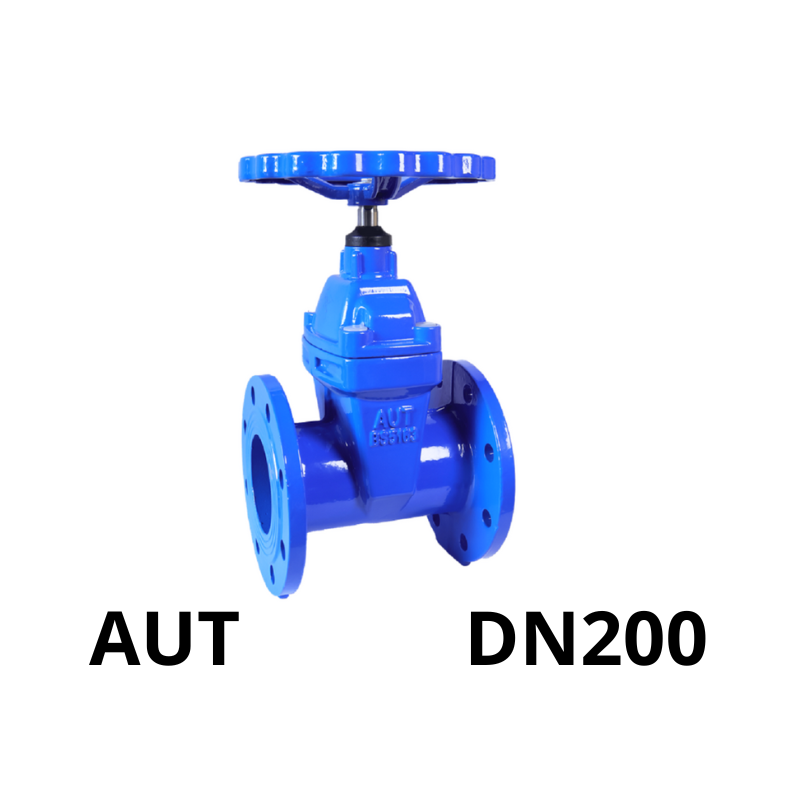

Van cổng ty chìm tay quay AUT DN200

1 Van cổng ty chìm tay quay AUT DN200 là gì?

Van cổng ty chìm tay quay AUT DN200 (Non-rising stem gate valve AUT DN200) là loại van cơ học có nhiệm vụ đóng/mở dòng lưu chất trong đường ống có đường kính danh định DN200 (8 inch). Van sử dụng tay quay để điều khiển và có thiết kế trục ty chìm – nghĩa là phần ty không thay đổi chiều dài khi vận hành.

Loại van này phù hợp với các hệ thống cần dẫn nước sạch, nước thải, khí nén hoặc chất lỏng trung tính trong các nhà máy, khu công nghiệp, trạm cấp nước…

2 Cấu tạo của van cổng AUT DN200 ty chìm

Van có cấu trúc chắc chắn, gồm các bộ phận chính:

• Thân van (Body): Đúc nguyên khối từ gang cầu FCD450 hoặc gang xám FC200, phủ epoxy màu xanh chống ăn mòn.
• Đĩa van (Disc): Dạng trượt, làm từ gang bọc cao su EPDM hoặc inox 304, cho độ kín cao.
• Ty van (Stem): Ty chìm, toàn bộ trục nằm bên trong thân van, không nhô ra ngoài khi vận hành.
• Tay quay (Handwheel): Điều khiển đóng/mở van thủ công.
• Nắp van (Bonnet): Nối với thân van qua mặt bích hoặc bulong, bảo vệ các chi tiết bên trong.
• Gioăng làm kín: Làm từ cao su EPDM hoặc NBR, chống rò rỉ hiệu quả trong điều kiện áp suất cao.

Quý khách có thể dowload file cataloge để xem chi tiết sản phẩm

DOWLOAD CATALOG

3 Nguyên lý hoạt động

Van cổng tay quay AUT DN200 hoạt động như sau:

• Khi xoay tay quay theo chiều mở, đĩa van được kéo lên khỏi dòng chảy, lưu chất đi qua tự do.
• Khi xoay ngược lại để đóng, đĩa van hạ xuống, ép sát vào ghế van để chặn dòng lưu chất.
• Trong suốt quá trình, ty van không thay đổi chiều dài, rất thuận tiện lắp đặt ở nơi không gian hẹp như tủ kỹ thuật, hầm van, trạm cấp nước ngầm.

4 Thông số kỹ thuật van cổng tay quay AUT DN200

5 Đặc điểm nổi bật

• Thiết kế nhỏ gọn, tiết kiệm không gian: Ty chìm giúp van không tăng chiều cao khi vận hành, thích hợp lắp đặt trong hố ga, tủ van.
• Độ kín cao, chống rò rỉ: Nhờ đĩa van bọc EPDM và gioăng làm kín đàn hồi tốt.
• Chống ăn mòn vượt trội: Lớp sơn epoxy dày ≥250µm bảo vệ tối ưu trong môi trường nước và hóa chất nhẹ.
• Khả năng chịu áp tốt: Van làm việc ổn định trong áp suất PN10/PN16, phù hợp cho hệ thống cấp thoát nước lớn.
• Dễ lắp đặt và bảo trì: Thiết kế mặt bích tiêu chuẩn quốc tế, dễ thay thế linh kiện.

6 Ứng dụng van cổng ty chìm AUT DN200

Van cổng AUT DN200 được sử dụng rộng rãi trong:

• Hệ thống cấp thoát nước đô thị và công nghiệp
• Hệ thống phòng cháy chữa cháy (PCCC)
• Đường ống dẫn nước trong nhà máy, trạm xử lý nước
• Trạm bơm, trạm cấp nước sinh hoạt
• Công trình hạ tầng kỹ thuật ngầm, kênh mương, thủy lợi
• Ngành chế biến thực phẩm, nước giải khát (nếu dùng vật liệu inox)

Đặc biệt thích hợp cho những vị trí cần lưu lượng lớn, áp lực trung bình, yêu cầu độ bền cao và vận hành dễ dàng.
