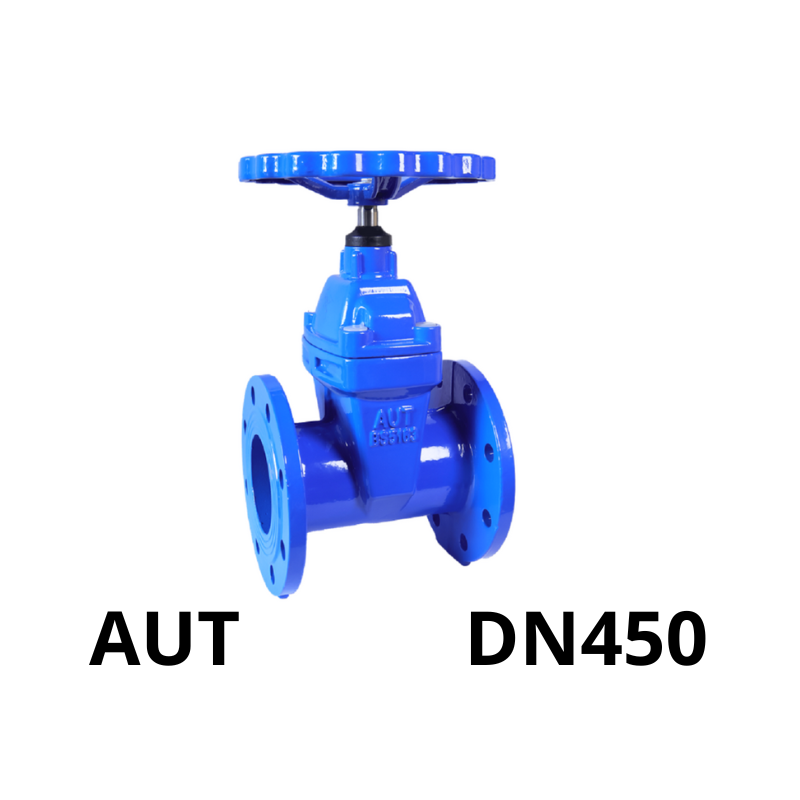

Van cổng ty chìm tay quay AUT DN450

1 Van cổng ty chìm AUT DN450 là gì?

Van cổng ty chìm AUT DN450 là loại van cơ học sử dụng tay quay để điều khiển đĩa van nâng lên hoặc hạ xuống nhằm cho phép hoặc chặn dòng chảy. Với thiết kế ty chìm (non-rising stem), phần trục van nằm hoàn toàn trong thân và không thay đổi chiều cao trong quá trình vận hành, giúp thiết bị duy trì kích thước cố định, dễ dàng thi công ở các không gian hạn chế như hầm van hoặc trạm kỹ thuật ngầm.

Đây là một trong những kích thước van lớn nhất thường được sử dụng trong hệ thống cấp thoát nước và PCCC hiện nay.

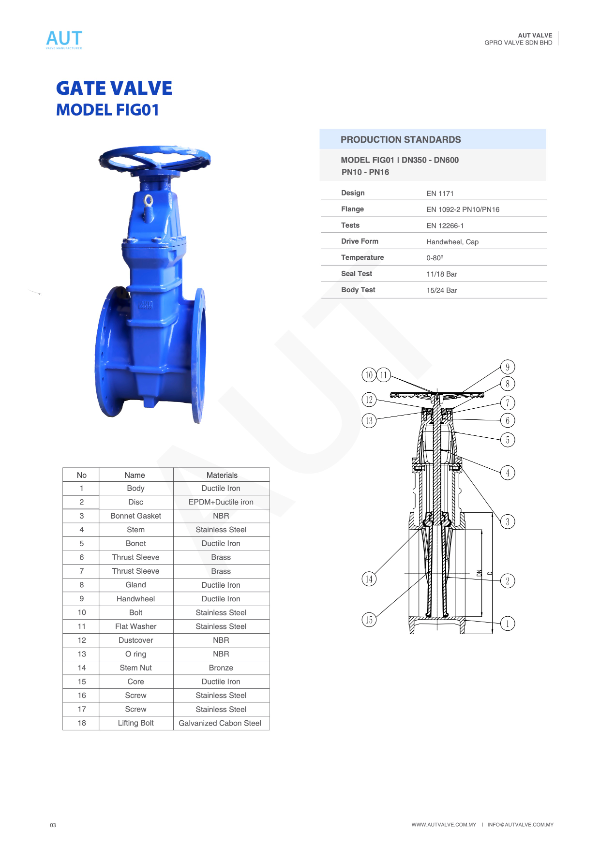

2 Cấu tạo van cổng AUT DN450 tay quay ty chìm

Cấu tạo của van bao gồm các bộ phận chính:

• Thân van: Làm từ gang cầu FCD450 hoặc gang xám FC200, đúc nguyên khối, có độ bền cơ học cao.
• Đĩa van: Làm bằng gang bọc cao su EPDM hoặc inox 304, đảm bảo độ kín khi đóng van.
• Ty van (trục van): Kiểu ty chìm, truyền động bằng ren và trục bánh vít, không thay đổi chiều dài khi đóng/mở.
• Tay quay: Tay quay cơ học, truyền động trực tiếp đến ty van, dễ thao tác bằng tay người.
• Nắp van (bonnet): Liên kết bulong với thân, bảo vệ cơ cấu truyền động.
• Gioăng làm kín: EPDM hoặc NBR chịu nước, dầu nhẹ, chống rò rỉ hiệu quả.
• Sơn phủ: Epoxy màu xanh ≥250µm chống ăn mòn và môi trường khắc nghiệt.

Tất cả các bộ phận được gia công chính xác, đảm bảo độ kín khít và khả năng làm việc ổn định ở áp suất cao.

Quý khách có thể dowload file cataloge để xem chi tiết sản phẩm

DOWLOAD CATALOG

3 Nguyên lý hoạt động

Van hoạt động bằng cách xoay tay quay để truyền lực đến trục van. Khi xoay theo chiều mở, đĩa van được kéo lên khỏi ghế van, cho phép dòng chảy đi qua. Khi xoay theo chiều ngược lại, đĩa van hạ xuống và ép chặt vào thân dưới, chặn hoàn toàn dòng chảy.

Vì ty van là loại chìm, nên toàn bộ chuyển động diễn ra bên trong thân, chiều cao tổng thể của van không thay đổi, giúp tiết kiệm không gian lắp đặt.

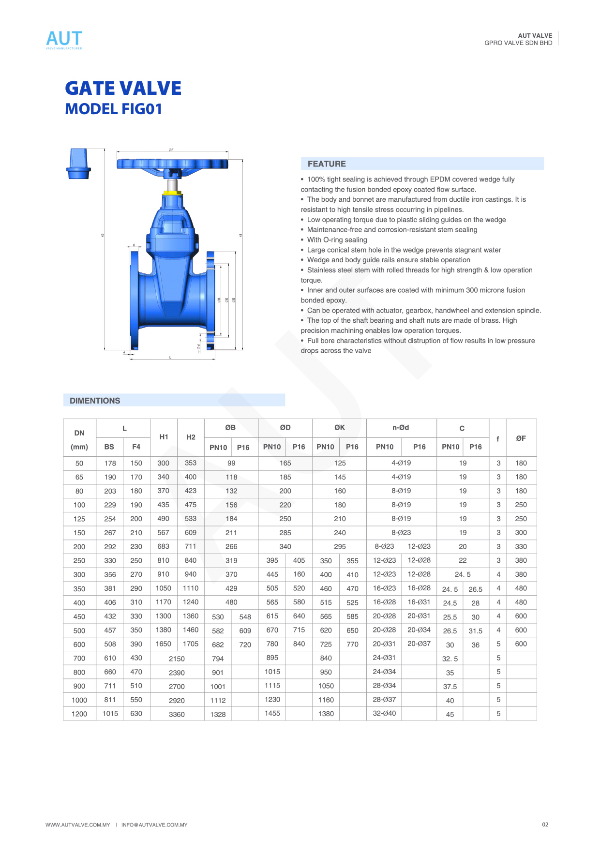

4 Thông số kỹ thuật van cổng AUT DN450

5 Đặc điểm nổi bật

• Thiết kế ty chìm tiện lợi: Không làm tăng chiều cao khi vận hành, phù hợp lắp đặt trong không gian chật hẹp hoặc hạ ngầm.
• Vận hành nhẹ nhàng: Tay quay lớn, tỉ số truyền cao, thao tác dễ dàng kể cả với van cỡ lớn.
• Chống rò rỉ tối ưu: Gioăng đàn hồi và đĩa bọc cao su đảm bảo độ kín hoàn toàn trong trạng thái đóng.
• Chịu ăn mòn tốt: Lớp sơn epoxy phủ kín trong và ngoài giúp van bền lâu trong môi trường ẩm, hóa chất nhẹ.
• Khả năng thay thế linh kiện tốt: Thiết kế đơn giản, dễ tháo lắp và bảo trì định kỳ.

6 Ứng dụng thực tế

Van cổng tay quay ty chìm AUT DN450 được sử dụng phổ biến trong:

• Hệ thống cấp nước đô thị, tuyến ống chính
• Nhà máy xử lý nước thải sinh hoạt và công nghiệp
• Hệ thống phòng cháy chữa cháy PCCC quy mô lớn
• Trạm bơm, hồ chứa, nhà máy nước
• Nhà máy nhiệt điện, xi măng, luyện kim, chế biến thực phẩm
• Các công trình thủy lợi, hệ thống kênh mương lớn

Với khả năng kiểm soát lưu lượng lớn và chịu áp tốt, van DN450 là giải pháp lý tưởng cho các hệ thống cần độ bền và độ ổn định cao.
