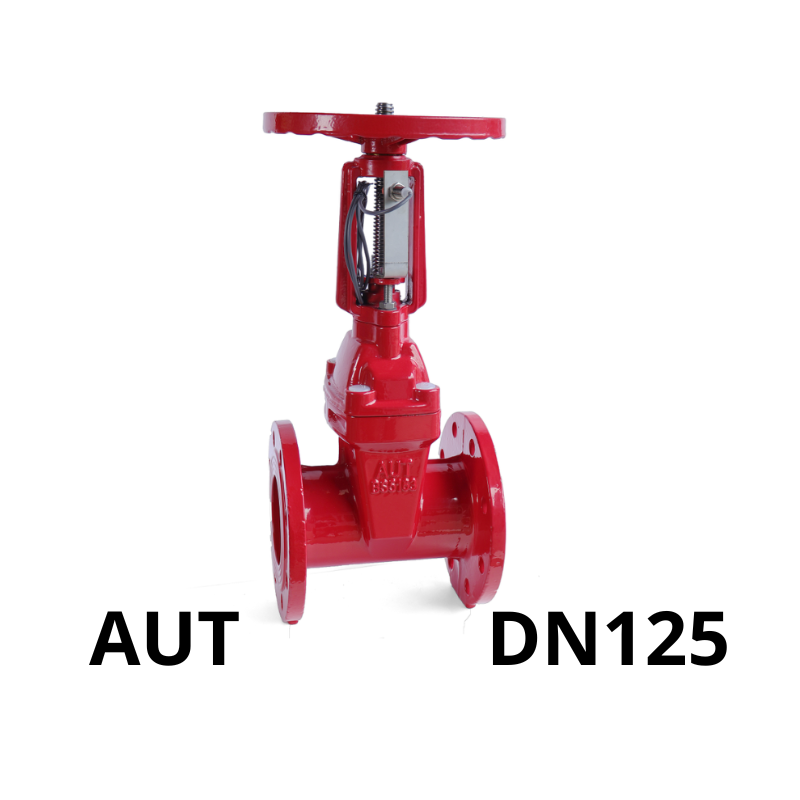

Van cổng tín hiệu điện AUT DN125

Van cổng tín hiệu điện AUT DN125 là gì

Van cổng tín hiệu điện AUT DN125 là van cổng tay quay có lắp công tắc hành trình (limit switch) nhằm mục đích truyền tín hiệu trạng thái “đóng” hoặc “mở” về tủ điều khiển trung tâm hoặc hệ thống BMS/SCADA. Đây là loại van cơ học, kết nối mặt bích, thường được sử dụng trong hệ thống yêu cầu theo dõi trạng thái van từ xa như hệ thống chữa cháy, cấp nước vùng, nhà máy tự động hóa.

Van vận hành bằng tay quay, nhưng nhờ công tắc giám sát, người dùng không cần đến trực tiếp tại van vẫn có thể biết được van đang mở hay đóng thông qua tín hiệu điện.

Cấu tạo van cổng AUT DN125 tín hiệu điện

Van được cấu tạo bởi hai phần chính:

Phần cơ học của van:

• Thân van: Gang cầu FCD450 đúc nguyên khối, sơn phủ epoxy chống ăn mòn.
• Đĩa van: Gang bọc EPDM hoặc inox, đảm bảo độ kín và độ bền cơ học.
• Ty van: Ty nổi hoặc ty chìm, chất liệu inox hoặc thép không gỉ.
• Tay quay: Dạng tròn, thao tác bằng tay.
• Gioăng làm kín: EPDM hoặc NBR, đàn hồi tốt, ngăn rò rỉ hiệu quả.

Phần tín hiệu điện:

• Công tắc giám sát (limit switch): Nhận biết trạng thái đóng/mở, xuất tín hiệu NO/NC.
• Đầu ra dây tín hiệu: Đưa tín hiệu về tủ điều khiển hoặc PLC/SCADA.
• Hộp bảo vệ tín hiệu: Đảm bảo độ kín IP65 trở lên, hoạt động ổn định trong môi trường ẩm, bụi.

Quý khách có thể dowload file cataloge để xem chi tiết sản phẩm

DOWLOAD CATALOG

Nguyên lý hoạt động

Van vận hành bằng tay quay, đóng hoặc mở đĩa van thông qua trục ren:

• Khi mở van, trục ty nâng đĩa van lên, lưu chất đi qua đường ống. Khi mở hoàn toàn, công tắc hành trình thay đổi tiếp điểm để xuất tín hiệu “OPEN”.
• Khi đóng van, trục hạ xuống, đĩa van ép chặt vào thân van để ngăn dòng chảy. Khi đóng hoàn toàn, công tắc hành trình sẽ trả tín hiệu “CLOSE”.

Toàn bộ quá trình đóng/mở được giám sát từ xa thông qua dây tín hiệu kết nối với tủ điều khiển, giúp người vận hành dễ dàng kiểm tra tình trạng van trong thời gian thực.

Thông số kỹ thuật van cổng tín hiệu điện AUT DN125

Đặc điểm nổi bật

• Giám sát trạng thái từ xa: Tích hợp công tắc giám sát giúp quản lý van hiệu quả mà không cần đến tận nơi kiểm tra.
• Vận hành cơ học đơn giản: Tay quay truyền lực hiệu quả, dễ sử dụng ngay cả khi không có nguồn điện – khí.
• Độ kín cao: Gioăng EPDM/NBR kết hợp đĩa bọc cao su tạo ra khả năng chống rò rỉ gần như tuyệt đối.
• Bền bỉ trong môi trường khắc nghiệt: Sơn epoxy chống ăn mòn, tuổi thọ cao, ít hư hỏng.
• Tương thích hệ thống điều khiển hiện đại: Dễ tích hợp với SCADA, BMS hoặc các hệ thống PCCC tự động.

Ứng dụng thực tế

Van cổng tín hiệu điện AUT DN125 được ứng dụng trong nhiều lĩnh vực như:

• Hệ thống PCCC: Theo dõi van chặn chính trong sprinkler, van trên riser, van trạm bơm chữa cháy.
• Hệ thống cấp nước: Giám sát van phân vùng nước cấp đô thị, nhà máy nước.
• Hệ thống xử lý nước thải: Điều khiển và giám sát van trong trạm xử lý nước.
• Tòa nhà thông minh: Kết nối với hệ thống quản lý tòa nhà (BMS) để tự động cảnh báo khi van thay đổi trạng thái.
• Nhà máy công nghiệp: Dẫn chất lỏng kỹ thuật, hệ thống đóng mở tuyến ống có điều kiện giám sát chặt chẽ.

Tổng kết

Van cổng tín hiệu điện AUT DN125 là thiết bị tích hợp hoàn hảo giữa van cơ học truyền thống và khả năng giám sát điện tử hiện đại. Với thiết kế chắc chắn, độ kín cao, tích hợp tín hiệu rõ ràng, sản phẩm này đáp ứng tốt nhu cầu kiểm soát và đảm bảo an toàn cho các hệ thống cấp nước, PCCC và nhà máy công nghiệp.
