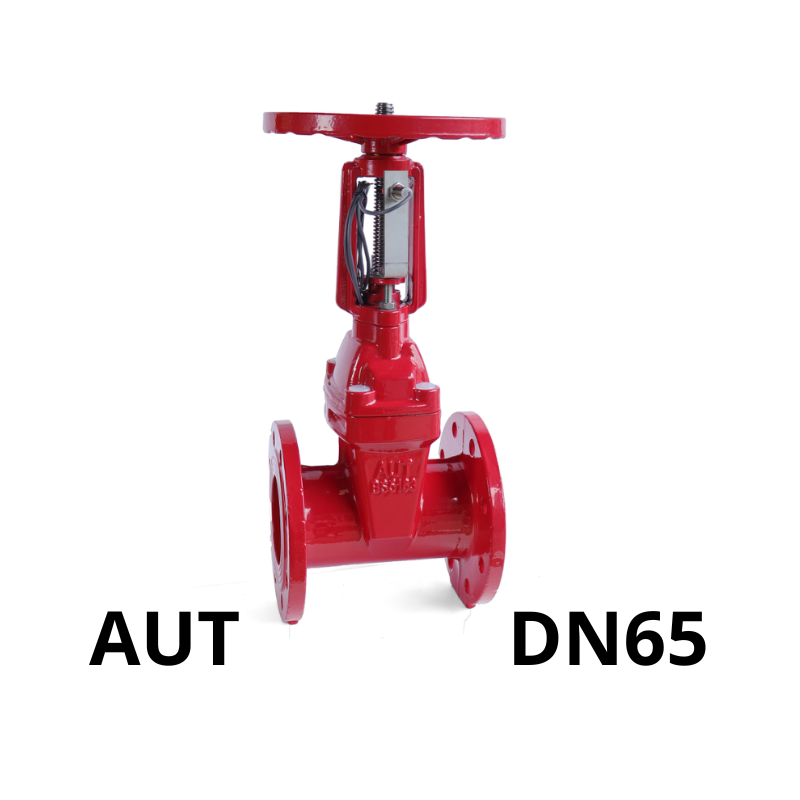

Van cổng tín hiệu điện AUT DN65 là gì

Đây là van cổng gang kết nối mặt bích, tay quay cơ học, có lắp sẵn bộ công tắc giám sát hành trình để phát hiện trạng thái đóng hoặc mở của van. Khi van chuyển trạng thái, công tắc sẽ đóng mạch điện và gửi tín hiệu về hệ thống SCADA, tủ PCCC hoặc thiết bị điều khiển trung tâm.

Van hoạt động thủ công nhưng vẫn cho phép giám sát từ xa, giúp đảm bảo an toàn và kiểm soát hiệu quả trong các hệ thống yêu cầu vận hành chặt chẽ.

Cấu tạo van cổng AUT DN65 tín hiệu điện

Van cổng tín hiệu điện AUT DN65 có cấu tạo gồm hai phần chính:

Phần cơ khí của van:

• Thân van: Gang cầu FCD450, đúc nguyên khối, phủ sơn epoxy chống ăn mòn.
• Đĩa van: Gang bọc cao su EPDM hoặc inox 304, đảm bảo độ kín.
• Ty van: Dạng ty nổi hoặc ty chìm tùy model, truyền động cơ học lên/xuống.
• Tay quay: Truyền lực vận hành van theo hướng đóng/mở.
• Gioăng làm kín: Cao su EPDM hoặc NBR, đàn hồi tốt, chống rò rỉ.

Phần tín hiệu điện:

• Công tắc giám sát (limit switch): Gắn cố định trên đầu van, nhận biết trạng thái van.
• Đầu dây điện: Kết nối từ công tắc về tủ điều khiển hoặc bộ điều hành trung tâm.
• Hộp bảo vệ: Chống nước và bụi (thường đạt chuẩn IP65 trở lên).

Quý khách có thể dowload file cataloge để xem chi tiết sản phẩm

DOWLOAD CATALOG

Nguyên lý hoạt động

Van vận hành hoàn toàn bằng cơ học thông qua tay quay. Khi xoay tay quay:

• Trục van nâng đĩa van lên khỏi ghế van (mở), hoặc hạ xuống để chặn dòng chảy (đóng).
• Khi đạt trạng thái đóng hoặc mở hoàn toàn, công tắc hành trình sẽ thay đổi tiếp điểm, gửi tín hiệu điện về trung tâm điều khiển (tủ PCCC, PLC, SCADA…).
• Từ đó người vận hành có thể biết chính xác van đang mở hay đã đóng, dù không trực tiếp quan sát tại chỗ.

Chức năng này giúp tăng tính tự động hóa và an toàn cho hệ thống.

Thông số kỹ thuật van cổng tín hiệu điện AUT DN65

Đặc điểm nổi bật

• Giám sát trạng thái van từ xa: Nhờ công tắc hành trình, người vận hành không cần tiếp cận van vẫn có thể theo dõi trạng thái hoạt động.
• Tích hợp dễ dàng: Dễ dàng kết nối với hệ thống PCCC, SCADA hoặc các bộ điều khiển tòa nhà thông minh.
• Thiết kế chắc chắn: Thân gang cầu đúc nguyên khối, chịu lực tốt, vận hành ổn định.
• Chống ăn mòn cao: Sơn epoxy phủ dày bên trong và ngoài giúp bảo vệ van trong điều kiện ẩm ướt hoặc ăn mòn nhẹ.
• Độ kín cao: Nhờ đĩa bọc EPDM kết hợp gioăng làm kín đàn hồi, van ngăn rò rỉ hiệu quả.
• Phù hợp tiêu chuẩn lắp đặt quốc tế: Dễ dàng kết nối với hệ thống đường ống hiện có.

Ứng dụng thực tế

Van cổng tín hiệu điện AUT DN65 thường được lắp đặt trong các hệ thống:

• PCCC: Giám sát van chính, van điều khiển trong hệ thống sprinkler, riser, phòng bơm chữa cháy.
• Cấp nước sinh hoạt: Hệ thống cấp nước đô thị có kiểm soát đóng/mở theo vùng.
• Xử lý nước thải: Lắp tại các trạm xử lý có yêu cầu giám sát thiết bị từ xa.
• Tòa nhà thông minh: Kết nối BMS, SCADA để điều khiển/giám sát tự động.
• Nhà máy công nghiệp: Cấp nước, chất lỏng kỹ thuật có kiểm soát đóng mở tại phòng điều khiển trung tâm.

Tổng kết

Van cổng tín hiệu điện AUT DN65 là giải pháp hoàn hảo cho hệ thống cần giám sát trạng thái đóng/mở từ xa mà vẫn duy trì thao tác vận hành thủ công đơn giản. Với thiết kế chắc chắn, độ kín cao, khả năng kết nối dễ dàng với hệ thống điều khiển, sản phẩm này phù hợp với nhiều ứng dụng từ PCCC đến cấp nước công nghiệp. Đây là lựa chọn tối ưu giúp tăng tính an toàn, hiệu quả quản lý và vận hành hệ thống.
