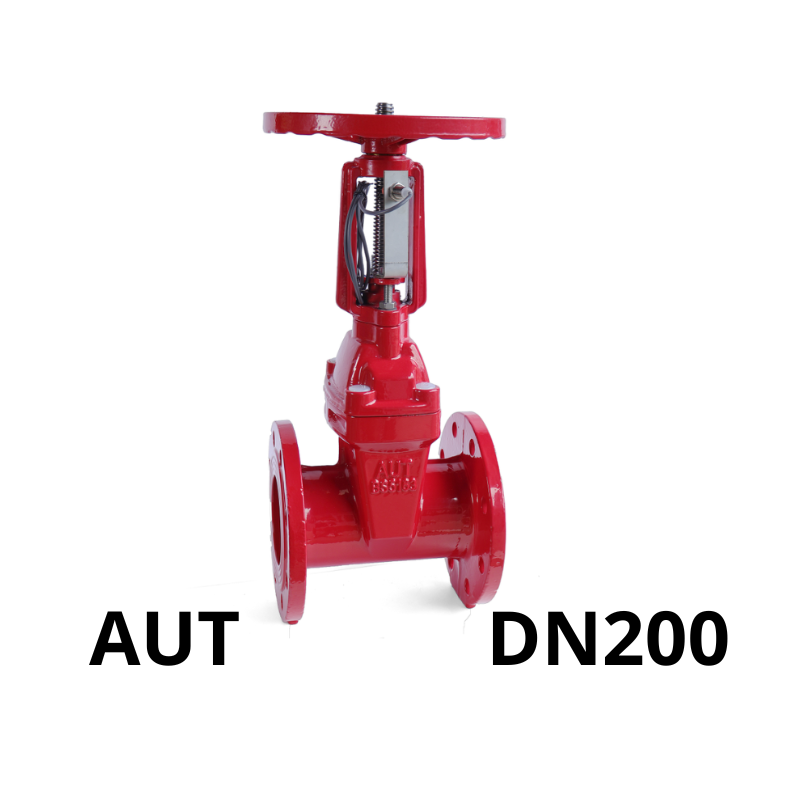

Van cổng tín hiệu điện AUT DN200

Van cổng tín hiệu điện AUT DN200 là gì

Van cổng tín hiệu điện AUT DN200 là loại van đóng/mở bằng tay quay, có trang bị công tắc hành trình (limit switch) để giám sát trạng thái hoạt động. Khi van đóng hoặc mở hoàn toàn, công tắc sẽ thay đổi tiếp điểm và phát tín hiệu điện báo về trung tâm điều khiển, giúp người vận hành nắm bắt được trạng thái van dù không trực tiếp quan sát tại chỗ.

Sản phẩm này đặc biệt phù hợp với các hệ thống yêu cầu quản lý vận hành từ xa, nhất là trong lĩnh vực phòng cháy chữa cháy, cấp nước và công trình ngầm.

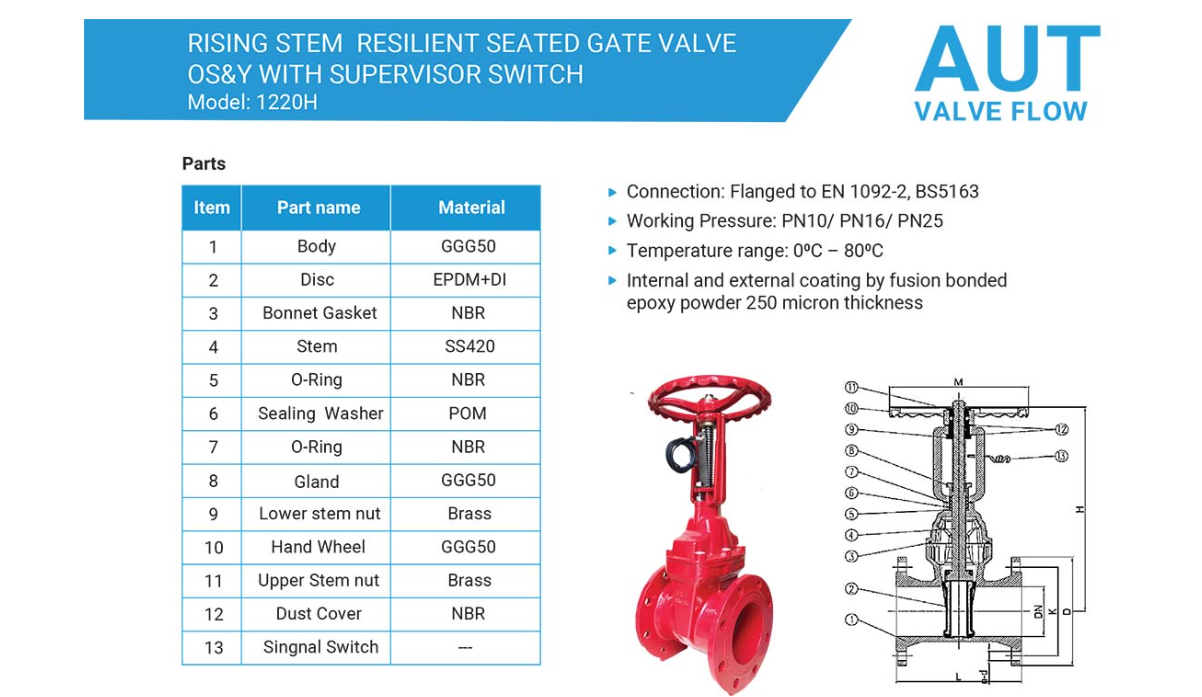

Cấu tạo van cổng tín hiệu điện AUT DN200

Van cổng tín hiệu điện DN200 AUT gồm hai phần cấu tạo chính:

Phần van cơ học:

• Thân van: Gang cầu FCD450 hoặc gang xám FC200, đúc nguyên khối, sơn epoxy toàn bộ.
• Đĩa van: Gang bọc cao su EPDM hoặc inox 304, đảm bảo độ kín và chịu áp lực tốt.
• Ty van: Có thể là dạng ty nổi hoặc ty chìm, làm từ thép không gỉ, truyền động trực tiếp đến đĩa van.
• Tay quay: Hình tròn, điều khiển cơ học, vận hành nhẹ.
• Gioăng làm kín: EPDM hoặc NBR, đàn hồi tốt, ngăn rò rỉ hiệu quả.

Phần tín hiệu điện:

• Công tắc hành trình: Gắn trên đầu van, có tiếp điểm NO/NC để báo hiệu trạng thái đóng/mở.
• Dây tín hiệu điện: Kết nối với hệ thống trung tâm như SCADA, tủ PCCC, BMS.
• Vỏ bảo vệ tín hiệu: Chống bụi, chống nước theo chuẩn IP65 hoặc cao hơn.

Quý khách có thể dowload file cataloge để xem chi tiết sản phẩm

DOWLOAD CATALOG

Nguyên lý hoạt động

Van hoạt động bằng cơ chế truyền động tay quay:

• Khi người dùng xoay tay quay để mở van, trục van nâng đĩa van lên khỏi ghế van, dòng chảy được lưu thông. Khi mở hoàn toàn, công tắc hành trình gửi tín hiệu điện “mở” về trung tâm điều khiển.
• Khi xoay ngược chiều để đóng, đĩa van hạ xuống và bịt kín dòng chảy. Khi van đóng hoàn toàn, công tắc hành trình chuyển tiếp điểm và gửi tín hiệu “đóng”.

Cơ chế này giúp theo dõi và giám sát tình trạng hoạt động của van ngay cả khi lắp đặt tại vị trí khuất tầm nhìn, trong hầm kỹ thuật hoặc ngoài trời.

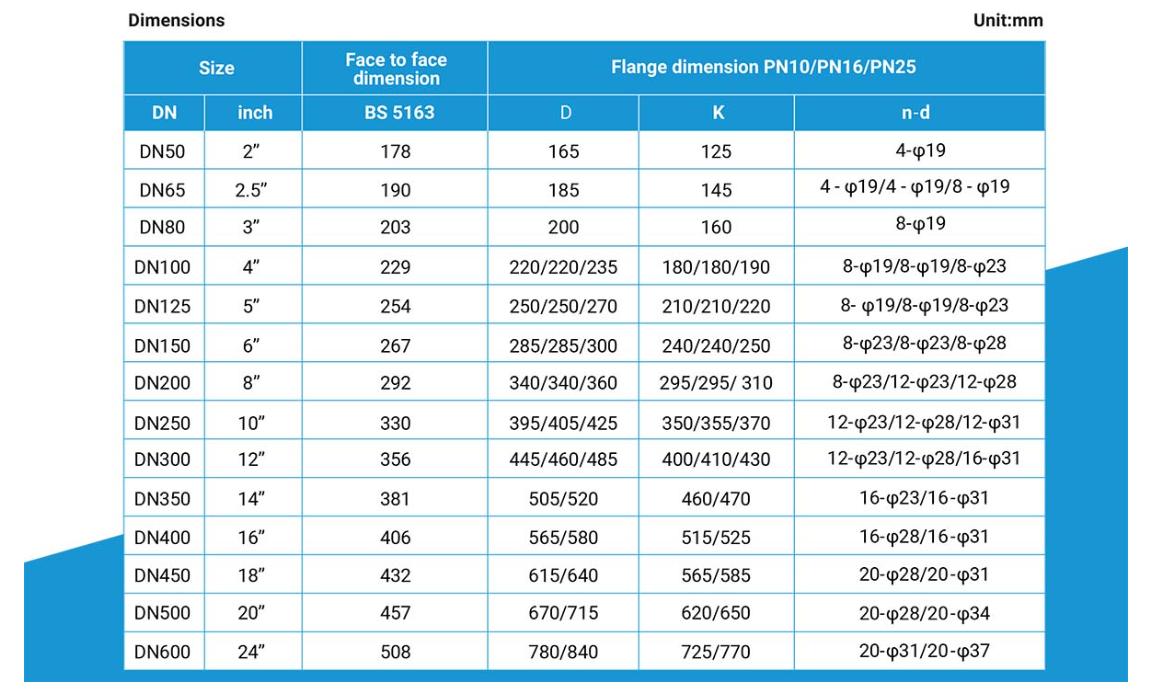

Thông số kỹ thuật van cổng tín hiệu điện AUT DN200

Đặc điểm nổi bật

• Giám sát chính xác từ xa: Tích hợp công tắc giám sát giúp phát hiện trạng thái van nhanh chóng, chính xác.
• Thiết kế bền bỉ: Vật liệu gang cầu chắc chắn, chịu va đập và môi trường khắc nghiệt tốt.
• Độ kín cao: Nhờ kết cấu đĩa bọc cao su và gioăng đàn hồi, van đảm bảo không rò rỉ.
• Dễ tích hợp hệ thống điều khiển: Phù hợp với hệ thống PCCC tự động, SCADA, tòa nhà thông minh BMS.
• Vận hành đơn giản: Tay quay nhẹ, cơ chế đóng mở ổn định ngay cả với kích thước lớn.
• Bảo trì thuận tiện: Cấu tạo dạng bulong dễ tháo lắp, thay thế bộ phận nếu cần thiết.

Ứng dụng thực tế

Van cổng tín hiệu điện AUT DN200 được ứng dụng trong nhiều hệ thống kỹ thuật như:

• PCCC công nghiệp và dân dụng: Giám sát van chính tại các cụm sprinkler, van trên đường ống riser hoặc tại trạm bơm chữa cháy.
• Hệ thống cấp thoát nước: Lắp trên đường ống phân phối chính hoặc khu vực cần theo dõi đóng/mở từ xa.
• Nhà máy xử lý nước: Điều tiết dòng chảy, cảnh báo trạng thái van đến phòng điều khiển.
• Trung tâm thương mại, khu đô thị thông minh: Kết nối hệ thống quản lý tòa nhà (BMS).
• Nhà máy công nghiệp tự động hóa: Quản lý và kiểm soát đường ống dẫn nước, dầu, khí hoặc hóa chất nhẹ.

Tổng kết

Van cổng tín hiệu điện AUT DN200 là thiết bị kết hợp hiệu quả giữa van cổng truyền thống và công nghệ giám sát hiện đại. Nhờ khả năng truyền tín hiệu điện về tủ điều khiển, sản phẩm giúp nâng cao độ an toàn, tiện lợi và hiệu quả vận hành hệ thống. Đây là lựa chọn tối ưu cho các hệ thống PCCC, cấp nước và điều khiển tự động công nghiệp cần giám sát trạng thái van từ xa.
