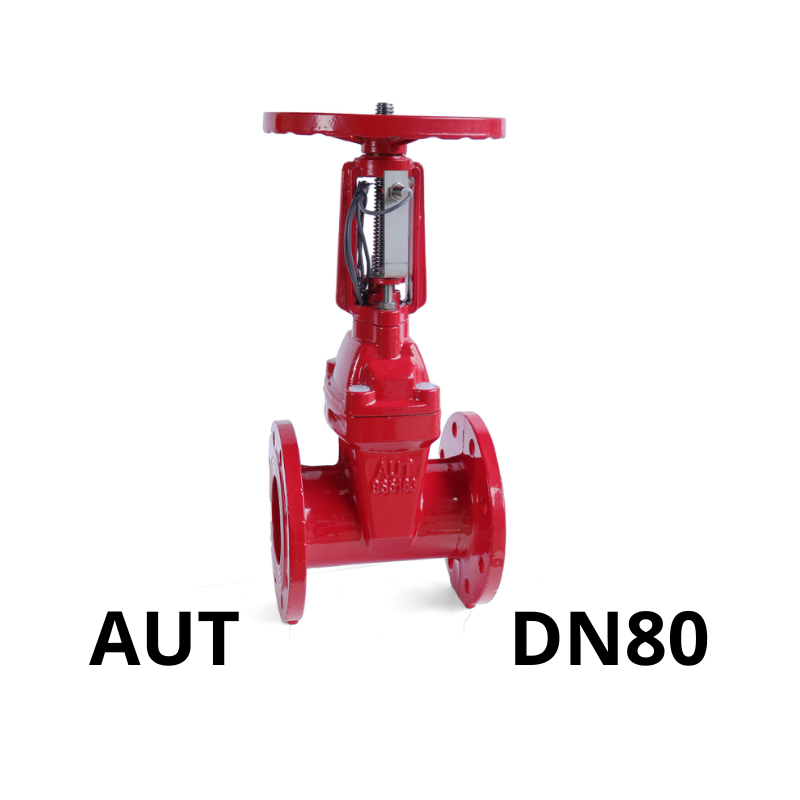

Van cổng tín hiệu điện AUT DN80

Khái niệm van cổng tín hiệu điện AUT DN80

Van cổng tín hiệu điện AUT DN80 là loại van cổng tay quay mặt bích có gắn thêm công tắc giám sát trạng thái (limit switch). Khi van ở trạng thái mở hoặc đóng hoàn toàn, công tắc sẽ gửi tín hiệu ON/OFF về tủ điều khiển, PLC hoặc hệ thống BMS, giúp người vận hành biết chính xác trạng thái thiết bị mà không cần kiểm tra thủ công tại chỗ.

Đây là dòng van phổ biến trong các hệ thống PCCC, cơ điện MEP, cấp nước công nghiệp và dân dụng, giúp tăng tính an toàn và tự động hóa trong vận hành.

Cấu tạo của van cổng tín hiệu điện AUT DN80

Van gồm các bộ phận chính sau:

• Thân van: Gang cầu FCD hoặc gang xám FC200, đúc liền khối, phủ sơn epoxy chống ăn mòn.
• Đĩa van (cánh van): Gang bọc cao su EPDM hoặc NBR, giúp làm kín tốt và bền bỉ.
• Ty van (trục van): Inox 304, dạng ty nổi, truyền động cơ học khi quay tay.
• Tay quay: Vận hành thủ công để nâng/hạ đĩa van.
• Công tắc hành trình: Lắp phía trên đầu trục van, phát hiện trạng thái đóng/mở để truyền tín hiệu về hệ thống điều khiển.
• Gioăng làm kín: Ngăn rò rỉ tại các điểm tiếp giáp, tăng tuổi thọ van.

Quý khách có thể dowload file cataloge để xem chi tiết sản phẩm

DOWLOAD CATALOG

Nguyên lý hoạt động

Van vận hành theo cơ chế cơ học kết hợp với tín hiệu điện:

• Khi xoay tay quay ngược chiều kim đồng hồ, ty van nâng lên, kéo đĩa van mở ra cho phép dòng chảy lưu thông.
• Khi xoay theo chiều kim đồng hồ, ty van hạ xuống, đĩa van đóng lại và ngăn dòng chảy.

Công tắc tín hiệu điện được kích hoạt khi van mở hoặc đóng hoàn toàn. Tín hiệu từ công tắc sẽ được truyền về tủ trung tâm, hệ thống báo cháy hoặc SCADA để cập nhật trạng thái van, tăng tính an toàn và hỗ trợ vận hành từ xa.

Thông số kỹ thuật van cổng tín hiệu điện AUT DN80

Đặc điểm nổi bật

• Tích hợp tín hiệu giám sát: Hỗ trợ truyền trạng thái đóng/mở về hệ thống điều khiển, tăng tính an toàn.
• Quan sát dễ dàng: Ty nổi kết hợp công tắc hành trình giúp kiểm tra tình trạng van ngay tại chỗ hoặc từ xa.
• Vận hành ổn định, tuổi thọ cao: Cánh van bọc cao su, trục inox, thân van gang cầu – hoạt động bền bỉ trong nhiều năm.
• Chống ăn mòn tốt: Sơn epoxy toàn thân tăng khả năng chịu môi trường khắc nghiệt.
• Phù hợp tiêu chuẩn lắp đặt: Dễ tích hợp vào hệ thống đường ống có sẵn, không cần thay đổi thiết kế.
• Ứng dụng đa dạng: Phù hợp cả dân dụng, công nghiệp, hệ thống báo cháy và cấp nước.

Ứng dụng của van cổng tín hiệu điện AUT DN80

Van cổng tín hiệu điện DN80 AUT thường được sử dụng trong các hệ thống như:

• PCCC (Phòng cháy chữa cháy): Kết hợp tủ báo cháy, giám sát tình trạng van từ xa.
• Hệ thống cấp nước sạch: Quản lý trạng thái đóng/mở tại các trạm cấp nước khu dân cư.
• Tòa nhà, chung cư cao tầng: Tích hợp hệ thống BMS, giám sát tự động.
• Nhà máy công nghiệp, hệ thống cơ điện MEP: Tăng tính tự động hóa trong quản lý và vận hành.
• SCADA, PLC, tủ điều khiển trung tâm: Đồng bộ tín hiệu thiết bị vào hệ thống điều khiển toàn bộ.

Kết luận

Van cổng tín hiệu điện AUT DN80 là sự kết hợp giữa cơ chế đóng/mở cơ học bền bỉ và tính năng giám sát thông minh. Sản phẩm phù hợp cho các công trình yêu cầu kiểm soát trạng thái thiết bị từ xa, đặc biệt trong hệ thống phòng cháy chữa cháy, cấp nước và tự động hóa tòa nhà.

Nếu bạn đang tìm kiếm một van cổng DN80 có tích hợp tín hiệu điện, chất lượng cao, dễ lắp đặt, vận hành và giá thành hợp lý, AUT là thương hiệu bạn nên cân nhắc.
