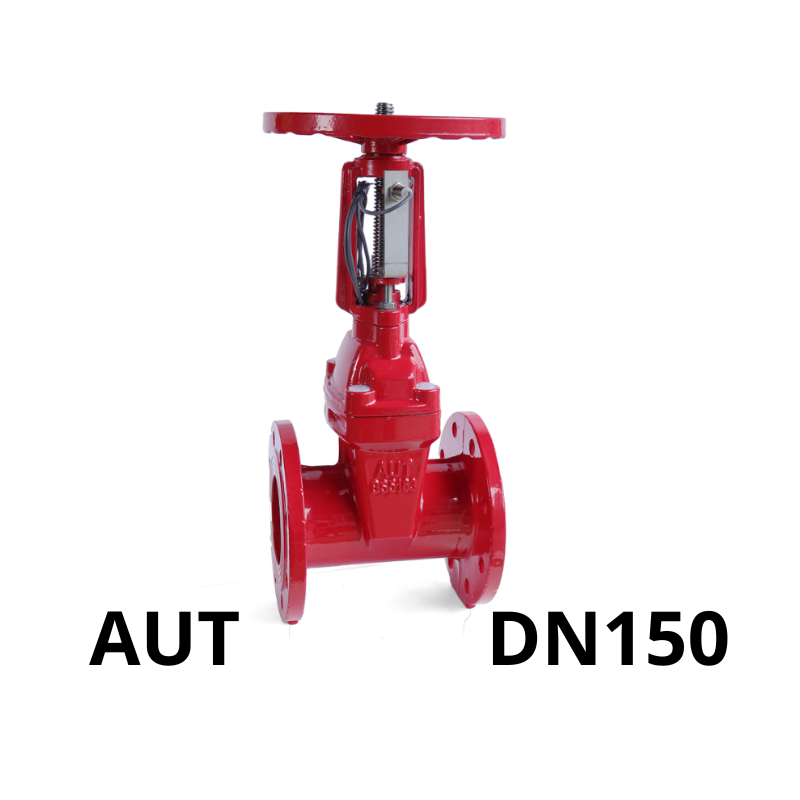

Van cổng tín hiệu điện AUT DN150

Khái niệm van cổng tín hiệu điện AUT DN150

Van cổng tín hiệu điện AUT DN150 là van cổng cơ học điều khiển tay quay, được lắp thêm công tắc giám sát hành trình. Khi van ở trạng thái mở hoặc đóng hoàn toàn, công tắc sẽ tự động kích hoạt và gửi tín hiệu điện về tủ điều khiển (PLC, SCADA, hệ thống báo cháy hoặc BMS) giúp người vận hành giám sát trạng thái van từ xa, không cần kiểm tra trực tiếp tại hiện trường.

DN150 là kích thước tiêu chuẩn thường được sử dụng trong hệ thống trục chính của mạng PCCC, các tuyến ống cấp nước khu dân cư, hoặc hệ thống cấp thoát nước công nghiệp.

Cấu tạo van cổng tín hiệu điện AUT DN150

Cấu tạo van bao gồm:

• Thân van: Gang cầu FCD hoặc gang xám FC200, chịu áp lực cao, phủ sơn epoxy chống ăn mòn.
• Đĩa van: Gang đúc nguyên khối, bọc cao su EPDM hoặc NBR, giúp làm kín tốt, chống rò rỉ.
• Ty van (trục van): Inox 304, dạng ty nổi, có thể quan sát trạng thái trực tiếp.
• Tay quay: Điều khiển thủ công, dễ thao tác và bảo trì.
• Công tắc hành trình (limit switch): Lắp ở đầu ty van, truyền tín hiệu điện khi van đóng hoặc mở hết hành trình.
• Nắp van, gioăng kín: Hỗ trợ lắp đặt, bảo vệ cụm truyền động, đảm bảo độ kín toàn bộ hệ thống.

Quý khách có thể dowload file cataloge để xem chi tiết sản phẩm

DOWLOAD CATALOG

Nguyên lý hoạt động

Van hoạt động theo cơ chế cơ học nâng hạ đĩa van, kết hợp tín hiệu điện để giám sát:

• Mở van: Xoay tay quay ngược chiều kim đồng hồ, trục van nâng lên kéo theo đĩa van mở, cho phép dòng chất lỏng đi qua.
• Đóng van: Xoay cùng chiều kim đồng hồ, trục van hạ xuống, đĩa van đóng kín dòng chảy.

Khi van đạt đến trạng thái mở hoặc đóng hoàn toàn, công tắc hành trình được kích hoạt, truyền tín hiệu điện (ON/OFF) về tủ điều khiển hoặc hệ thống trung tâm. Điều này giúp giám sát hệ thống hiệu quả, đảm bảo an toàn và chủ động xử lý sự cố.

Thông số kỹ thuật van cổng tín hiệu điện AUT DN150

Đặc điểm nổi bật

• Giám sát trạng thái van từ xa: Truyền tín hiệu đóng/mở chính xác về tủ điều khiển, PLC hoặc tủ báo cháy.
• Trục ty nổi dễ nhận biết: Quan sát trực tiếp trạng thái van tại chỗ bằng mắt thường.
• Độ kín tuyệt đối: Cánh van bọc cao su giúp ngăn rò rỉ lưu chất trong quá trình vận hành.
• Vật liệu cao cấp, bền bỉ: Gang cầu và inox 304 giúp van hoạt động ổn định trong điều kiện khắc nghiệt.
• Chống ăn mòn hiệu quả: Lớp sơn epoxy cao cấp phù hợp lắp ngoài trời hoặc chôn ngầm.
• Tương thích tiêu chuẩn quốc tế: Lắp đặt dễ dàng vào hệ thống có mặt bích chuẩn JIS, BS, DIN.

Ứng dụng của van cổng tín hiệu điện AUT DN150

Van cổng tín hiệu điện AUT DN150 được sử dụng phổ biến trong nhiều hệ thống công nghiệp và dân dụng, bao gồm:

• Hệ thống PCCC chuyên nghiệp: Giám sát van cấp nước cho đầu phun chữa cháy.
• Trung tâm thương mại, khách sạn, nhà cao tầng: Kết nối hệ thống BMS, tủ điện điều khiển.
• Trạm bơm cấp nước sinh hoạt: Quản lý đóng mở van tự động hoặc bán tự động.
• Nhà máy xử lý nước thải, nước sạch: Kiểm soát trạng thái van tại các điểm giao nhận.
• Hệ thống SCADA, PLC, MEP: Tích hợp quản lý tập trung và cảnh báo kỹ thuật.

Kết luận

Van cổng tín hiệu điện AUT DN150 là lựa chọn lý tưởng cho các hệ thống cần vừa đóng/mở dòng chảy bằng cơ học, vừa giám sát và quản lý trạng thái từ xa. Với thiết kế chắc chắn, vật liệu chất lượng cao và khả năng tích hợp hệ thống điện – tự động hóa hiện đại, sản phẩm này đáp ứng hoàn hảo yêu cầu về hiệu suất, độ an toàn và độ bền trong các công trình lớn.

Nếu bạn đang tìm kiếm một van cổng DN150 có tích hợp tín hiệu điện để sử dụng trong hệ thống PCCC hoặc cấp nước, van AUT từ Malaysia là giải pháp hiệu quả, giá hợp lý, và dễ lắp đặt.
